스마트 홈카메라 큐브 4MP
2.4Ghz 와 5Ghz 와이파이 신호에 모두 연결이 가능합니다.
수동으로 360도 회전이 가능해 원하는 각도로 자유롭게 설치할 수 있어요.
스마트 홈카메라 큐브 제품의 기본 정보와 기능을 안내드리겠습니다.
◽기본정보
≫ 제품의 기본 스펙 확인

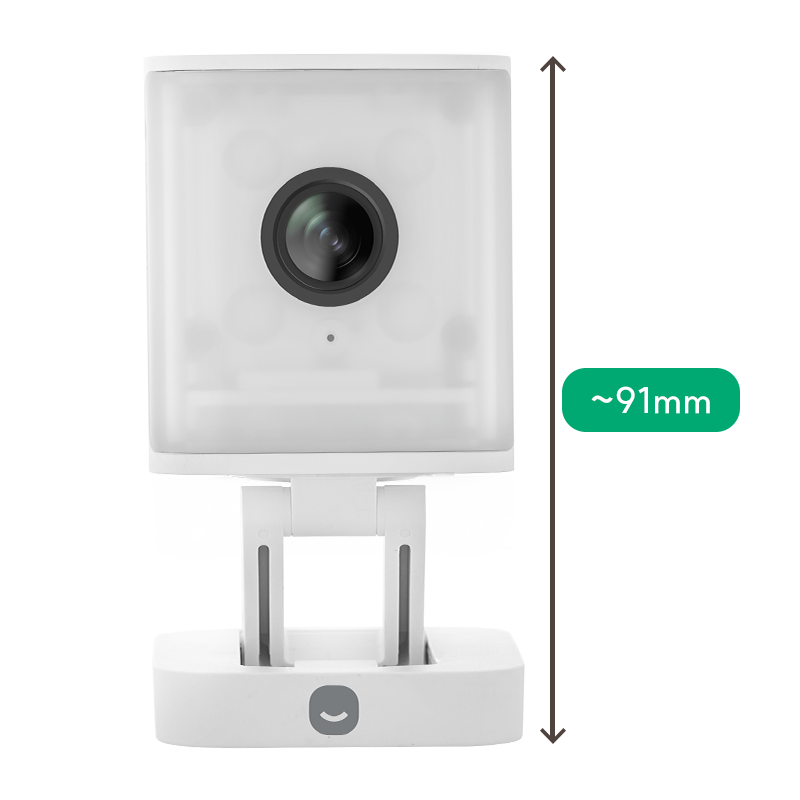

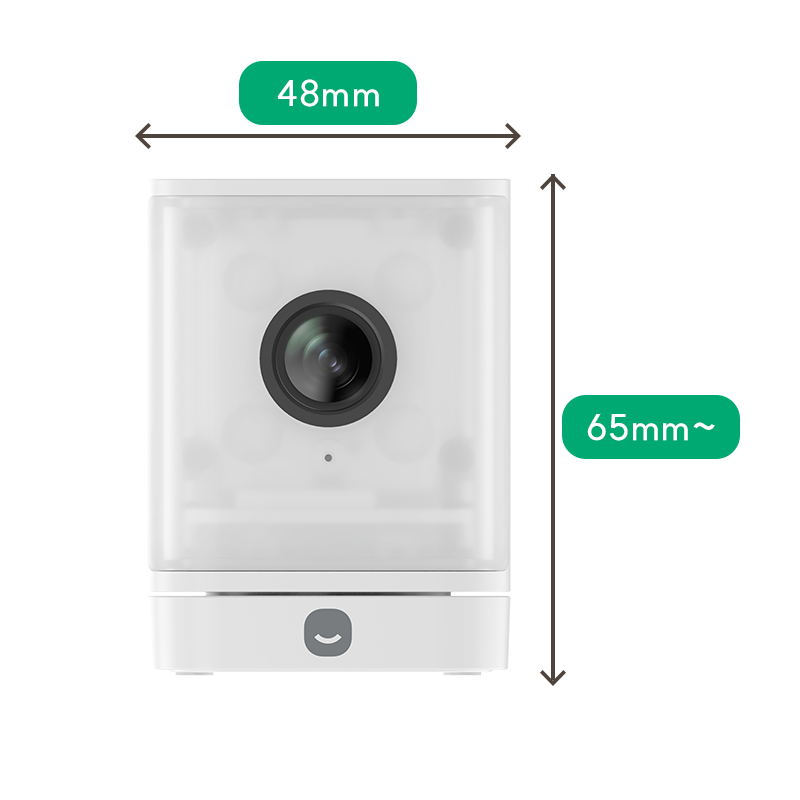

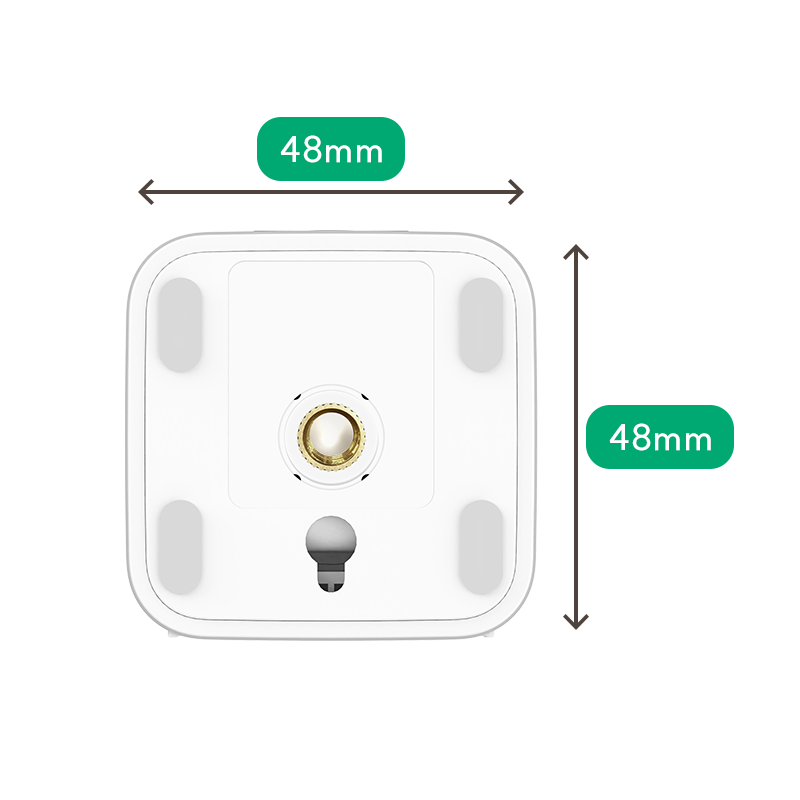

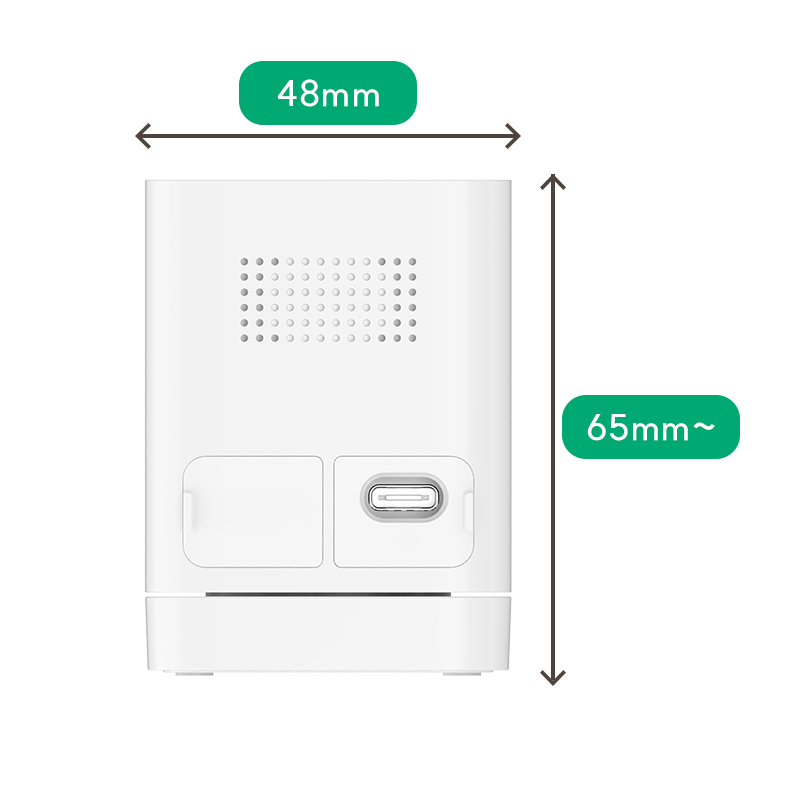

- 제품의 무게는 약 98g이며, 크기는 가로/세로 각 48mm, 높이 65mm(최소)/91mm(최대)입니다.
- 수동으로 높이, 각도 조절이 가능하며, 제품의 화각은 106˚ 입니다.
- -20˚C ~ 50˚C 온도, 0% ~ 93% 습도 범위 내에서 사용하실 수 있어요. 방수 등급은 IP64 입니다.
- 벽 또는 천장에 고정하실 경우, 고정 나사를 통해 부착 설치 해주세요.
- 제품 바닥면의 나사홀을 통해 L형 브라켓, 삼각 거치대 등 액세서리와 연결해 사용하실 수 있습니다.

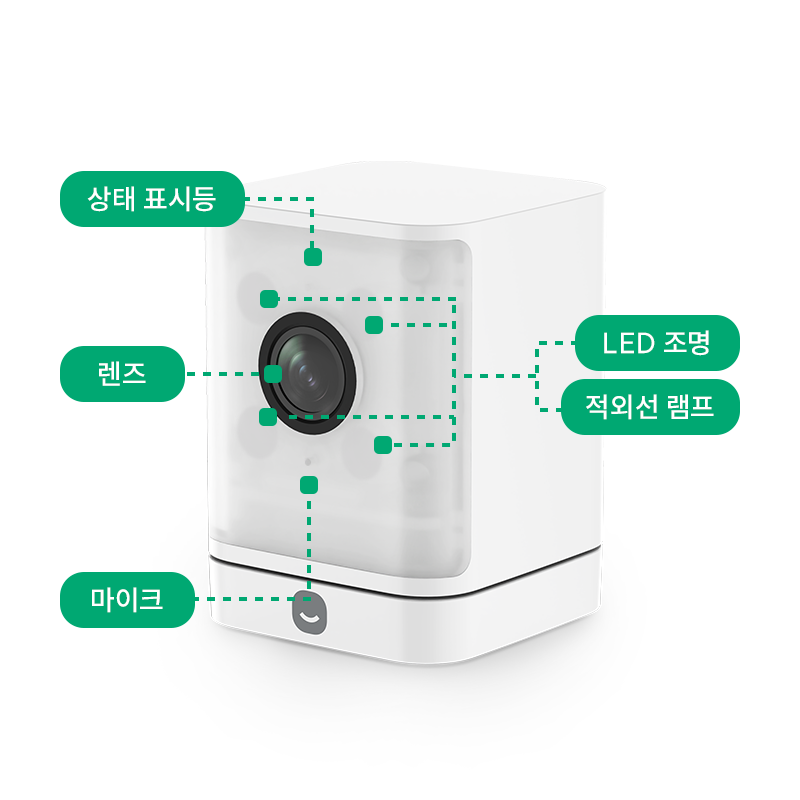

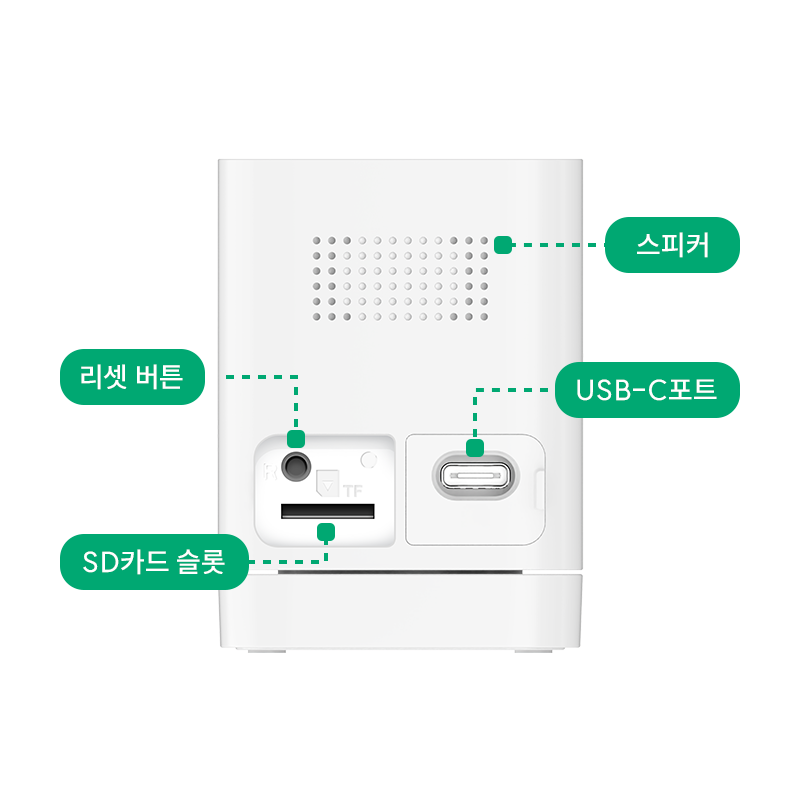

≫ 제품 외관의 각 부분을 알려드려요.
- 렌즈 : 400만 화소 (2560 x 1440)
- 적외선 램프 : 10m까지 야간 시야 확보 가능
- 상태 표시등 : 제품의 상태를 나타내는 불빛
- LED 조명 : 백색 LED 불빛이 점등 되는 위치
- 마이크 : 카메라가 설치 된 장소에서 발생하는 소리를 핸드폰에서 들을 수 있도록 수집하는 위치
- 스피커 : 어플의 [말하기]를 통해 수신 되는 소리, 사이렌 등 홈카메라에서 소리가 나오는 위치
- 리셋 버튼 : 홈카메라 재연결을 위한 초기화(리셋)버튼
- SD카드 슬롯 : 상시/이벤트 녹화를 위한, SD카드를 넣는 곳
- 전원(C포트) : C타입 케이블 전원선을 꽂는 부분

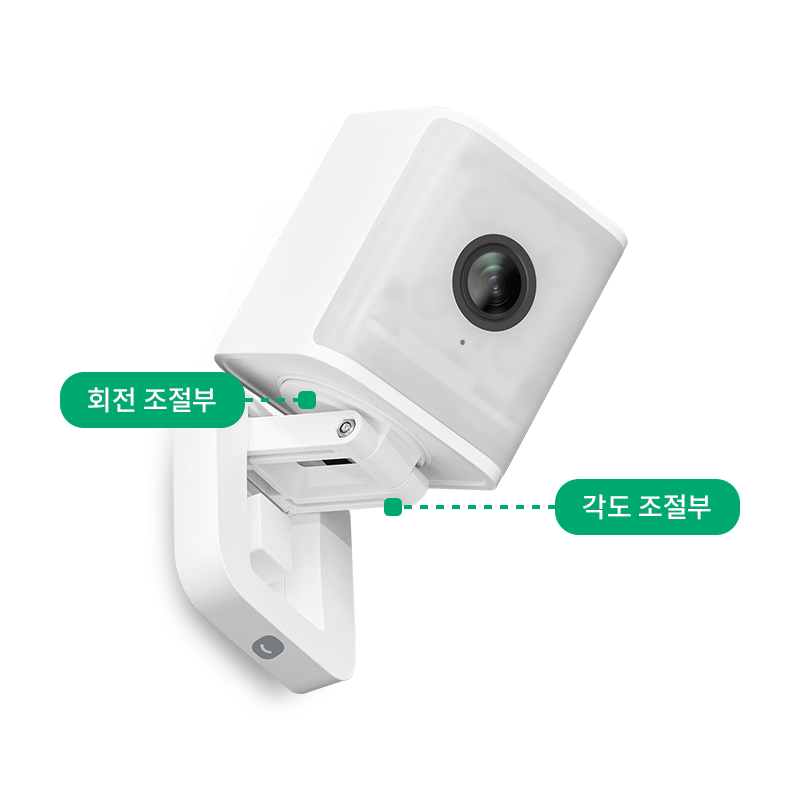

- 각도 조절부 : 수동으로 상/하 높이와 각도를 조절할 수 있는 조절부
- 회전 조절부 : 수동으로 360도 회전 조절할 수 있는 조절부
◽기능 설명
≫ 기본 기능 설정하기
기본 기능 설정은, 화면 오른쪽 상단 … 버튼(또는 연필 모양 버튼)을 눌러 주세요.
① 프라이빗 모드
홈카메라의 모든 기능을 제한합니다.
전원을 끈 것 처럼 실시간 화면 보기, SD카드녹화, 모션/소리 감지 등 제품의 모든 기능이 동작하지 않습니다.
프라이빗 모드는, 아래 경로에서도 제어 할 수 있습니다.
① 앱 메인 화면 > 홈카메라 카드 하단의 간편 제어 > 프라이빗 모드
② 홈카메라 실시간 화면 > 오른쪽 하단 화살표 모양 버튼 > 프라이빗 모드 아이콘
② 기본 기능 설정
- 상태 표시등 : 홈카메라가 전면에 점등 되는 파란색 불빛 입니다. 상태표시등을 끄거나 켤 수 있습니다.
- 화면 반전 : 화면을 상하 반전 할 수 있습니다.
- 시간 워터마크 : 실시간 화면 왼쪽 상단에 나타나는 시간 워터마크를 보이거나 보이지 않게 할 수 있습니다.
- 오디오 모드 : 마이크/스피커 기능 사용 시, 단방향 또는 양방향으로 설정할 수 있습니다.
→ 단방향 오디오 : 마이크/스피커 동시 사용X
→ 양방향 오디오 : 마이크/스피커 동시 사용O - 안티플리커 : 플리커 현상을 방지하기 위해 주파수 대역에 따라 셔터 속도를 변경할 수 있습니다.
홈카메라와 핸드폰(어플)을 같은 공간에 두고 마이크/스피커 기능을 사용하게 되면, 소리가 점점 순환되며 증폭되어 심한 울림이나 삐- 하고 찢어지는 소음이 발생할 수 있습니다.
* 마이크/스피커 기능은 홈카메라와 핸드폰은 같은 소리가 유입되지 않게 완전히 단절된 다른 공간에서 사용해주세요.
(Click) 안티 플리커 기능 확인하기
≫ 안티 플리커
- 홈카메라 실시간 화면을 볼 때 검은 줄이 나타난다면, 사용하시는 환경에 설치 된 조명의 주파수와 홈카메라의 프레임 수가 맞지 않아 발생 되는 문제 입니다.
- 해당 상황이라면 실시간 화면 하단 아이콘 중, [안티 플리커]를 눌러 플리커 현상에 대한 방지 설정을 할 수 있습니다.
- 사용하시는 환경(조명의 주파수)에 따라 꺼짐 / 50Hz / 60Hz 중 선택하여 설정이 가능합니다.
안티 플리커 기능은, 아래 경로에서도 제어 할 수 있습니다.
▶ 홈카메라 실시간 화면 > 우측 상단 … 버튼 > 기본 기능 설정 > 안티 플리커
③ 야간 모드
- 야간 모드 작동 시, 흑백으로 화면이 나타나며 적외선 램프가 빛이 없는 곳에서도 선명한 화면을 확인할 수 있습니다.
- 스마트 모드/ 적외선 모드 / 컬러 모드 중 기능 선택이 가능합니다.
- 스마트 모드 : 공간의 밝기에 따라 야간 모드가 자동으로 켜지거나, 꺼집니다. 적외선 램프가 점등 된 어두운 환경(흑백 화면)에서 ‘움직임’이 감지 되면, 카메라에서 LED 조명이 켜져 주변을 환히 비추고 주간 모드(컬러 화면)로 촬영 합니다.
LED 조명 점등 시간은 홈카메라 실시간 화면 하단 [조명] 아이콘에서 설정할 수 있어요. - 적외선 모드 : 공간의 밝기에 따라 야간 모드가 자동으로 켜지거나, 꺼집니다.
- 컬러 모드 : 공간의 밝기에 관계 없이 적외선 램프가 항상 꺼짐 상태로 유지 됩니다.
어두운 환경에서도 적은 양의 불빛으로도 공간을 실제 보다 환하게 촬영할 수 있어요.
- 스마트 모드 : 공간의 밝기에 따라 야간 모드가 자동으로 켜지거나, 꺼집니다. 적외선 램프가 점등 된 어두운 환경(흑백 화면)에서 ‘움직임’이 감지 되면, 카메라에서 LED 조명이 켜져 주변을 환히 비추고 주간 모드(컬러 화면)로 촬영 합니다.

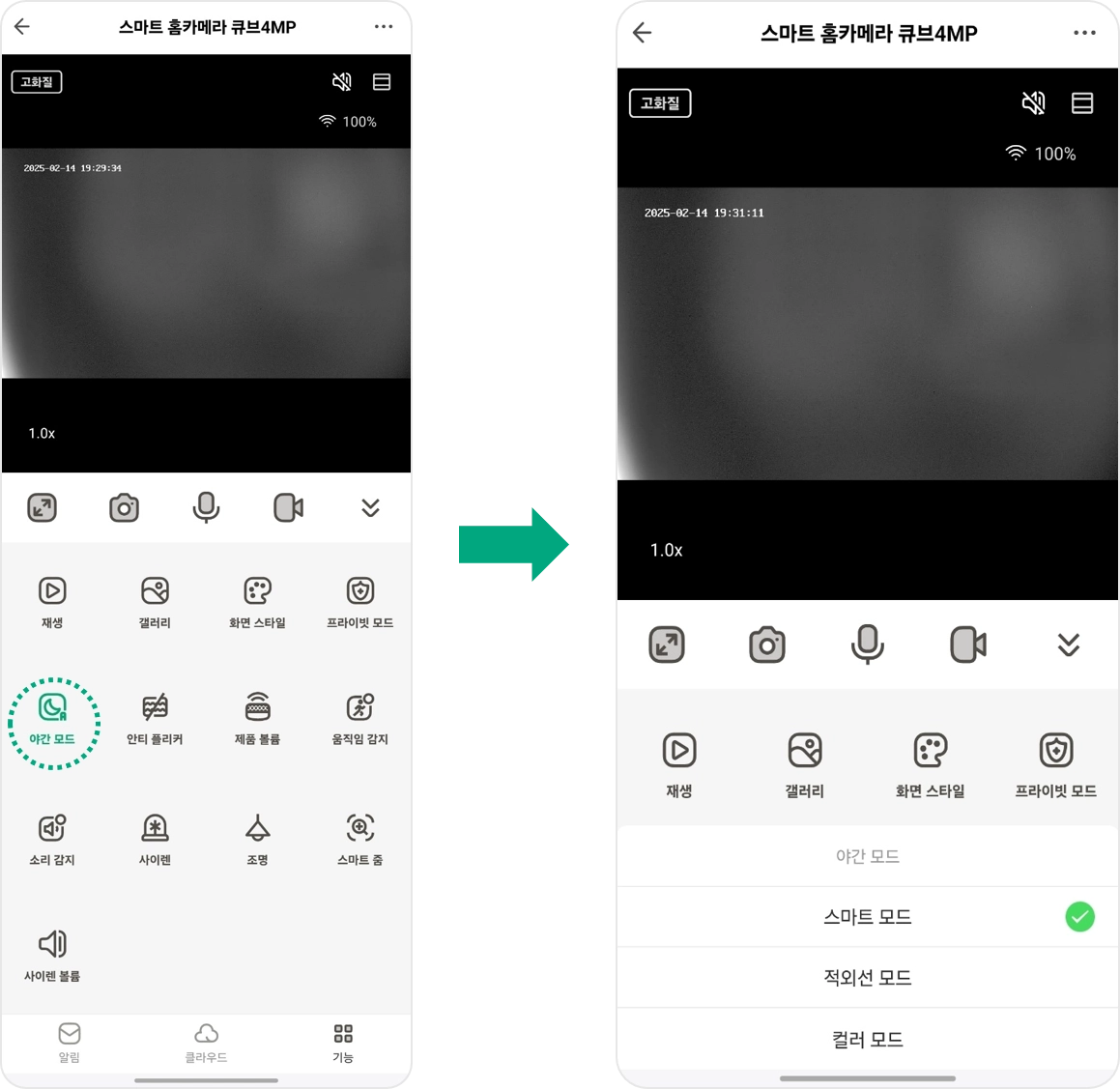

야간 모드는, 아래 경로에서도 제어 할 수 있습니다.
홈카메라 실시간 화면 > 오른쪽 하단 화살표 모양 버튼 > 야간 모드 아이콘
④ 화면 조정
- 앱에서 보여지는 홈카메라 실시간 화면 밝기를 0 ~100% 까지 조절하여 사용하실 수 있습니다.
⑤ 장치 소리 조정
- 홈카메라에서 송출 되는 소리에 대한 볼륨을 1 ~ 100% 까지 조절하여 사용하실 수 있습니다.
해당 경로에서 사이렌 소리는 조절 되지 않습니다.
사이렌 소리 설정은 별도 경로에서 조절 해주세요.
장치 소리 설정(제품 볼륨)은 아래 경로에서도 제어 할 수 있습니다.
▶ 홈카메라 실시간 화면 하단의 [제품 볼륨] 아이콘

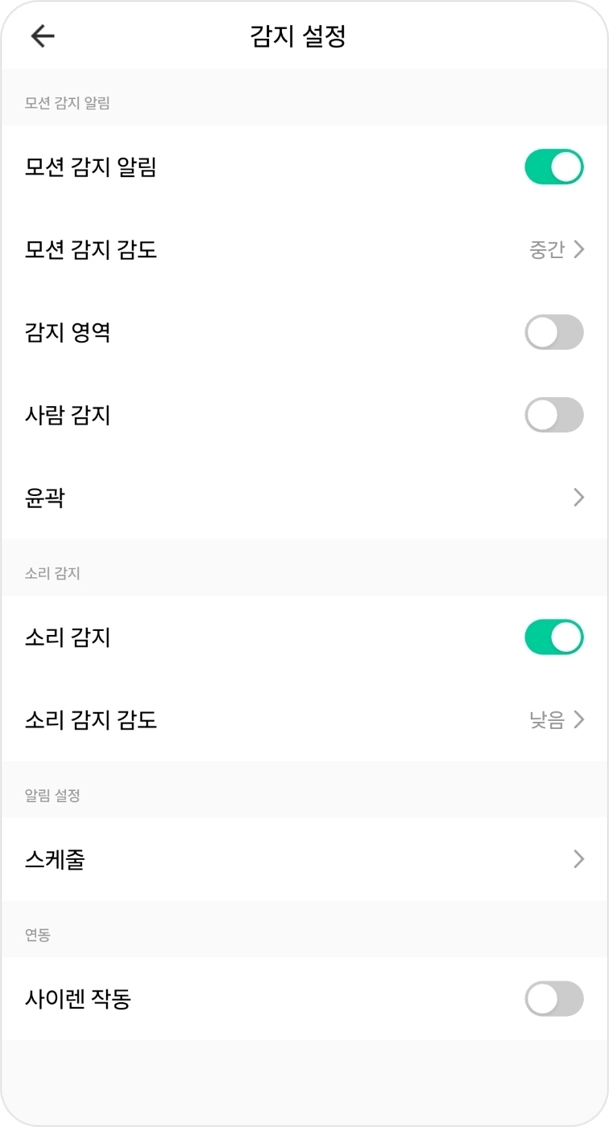

⑥ 감지 설정
- 소리 감지 : 홈카메라에 있는 마이크로 유입 되는 소리를 감지하여 알림을 줍니다.
- 모션 감지 알림 : 홈카메라 화면의 픽셀 값의 변화를 감지하여 알림을 줍니다.
① 앱 메인화면 > 제품 카드 하단 간편제어
② 홈카메라 실시간 화면 > 오른쪽 하단 화살표 모양 버튼 > ‘움직임 감지’ or ‘소리 감지’ 아이콘
(모션 감지 시, 안정적인 감지를 위해서는 감지되는 대상이 실시간 화면의 1/5 이상 보여지도록 설치 해주세요.)
(Click) 감지 설정 세부 기능 확인하기

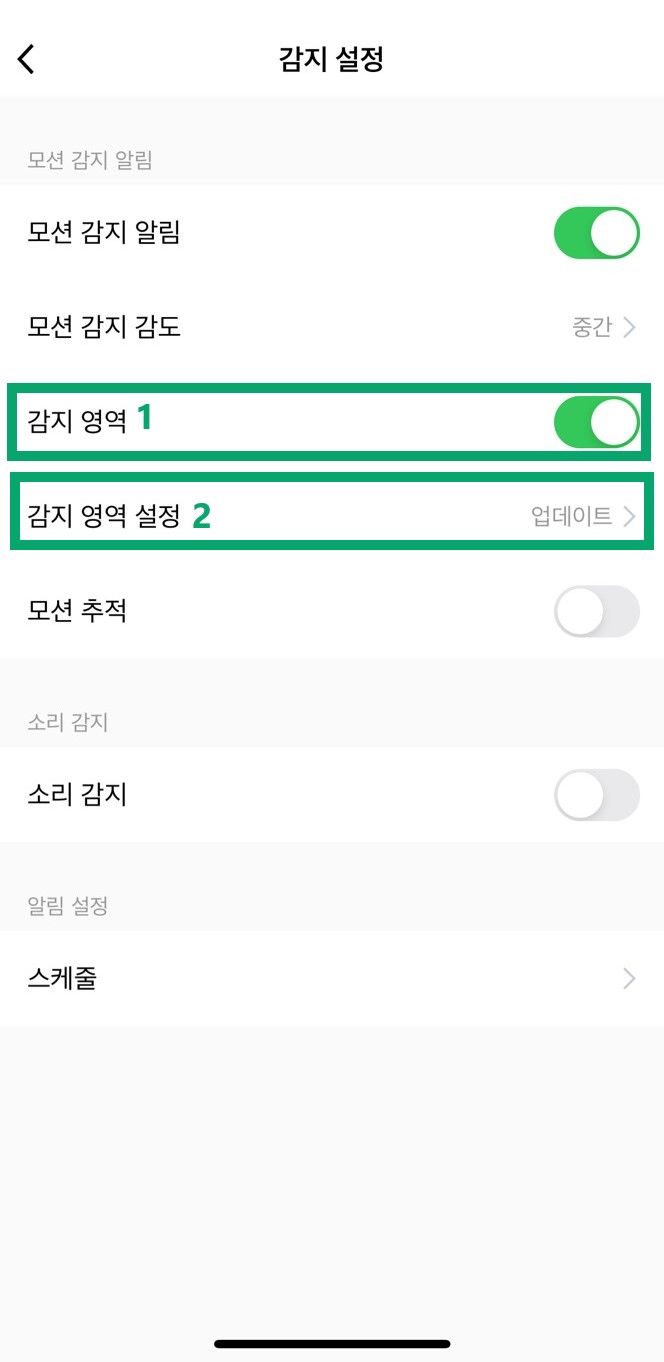

≫ 감지 영역 설정하기

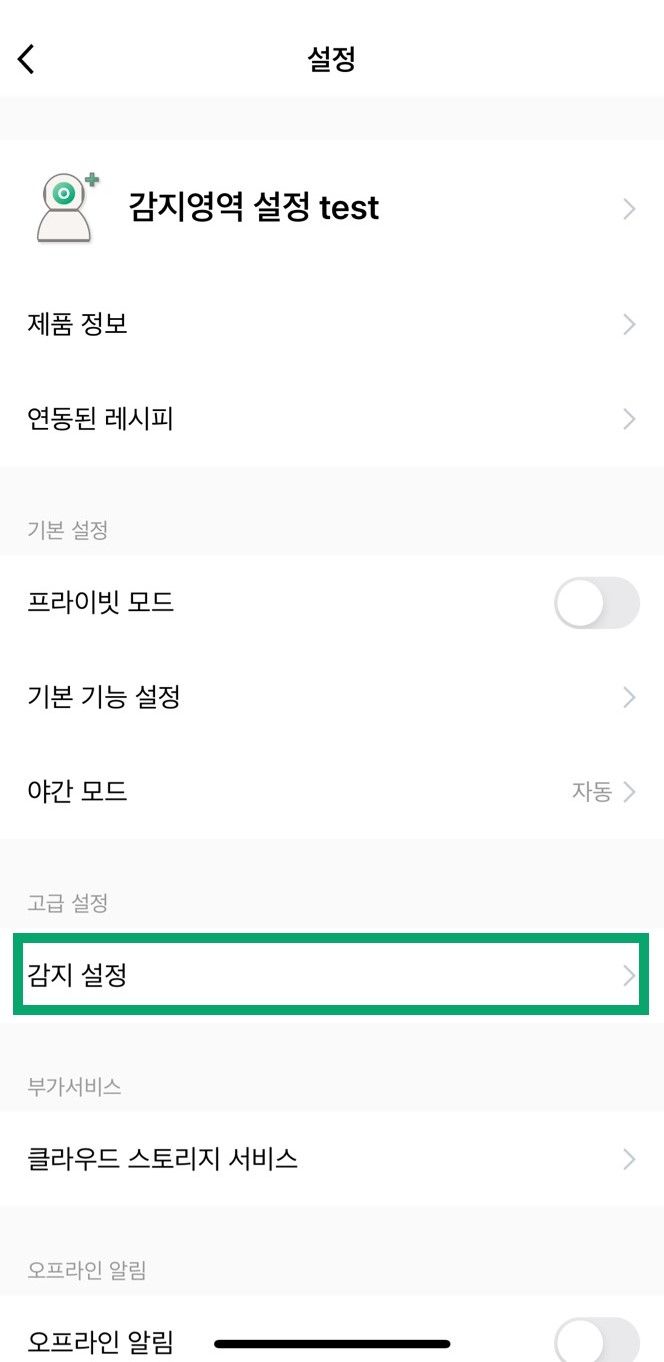

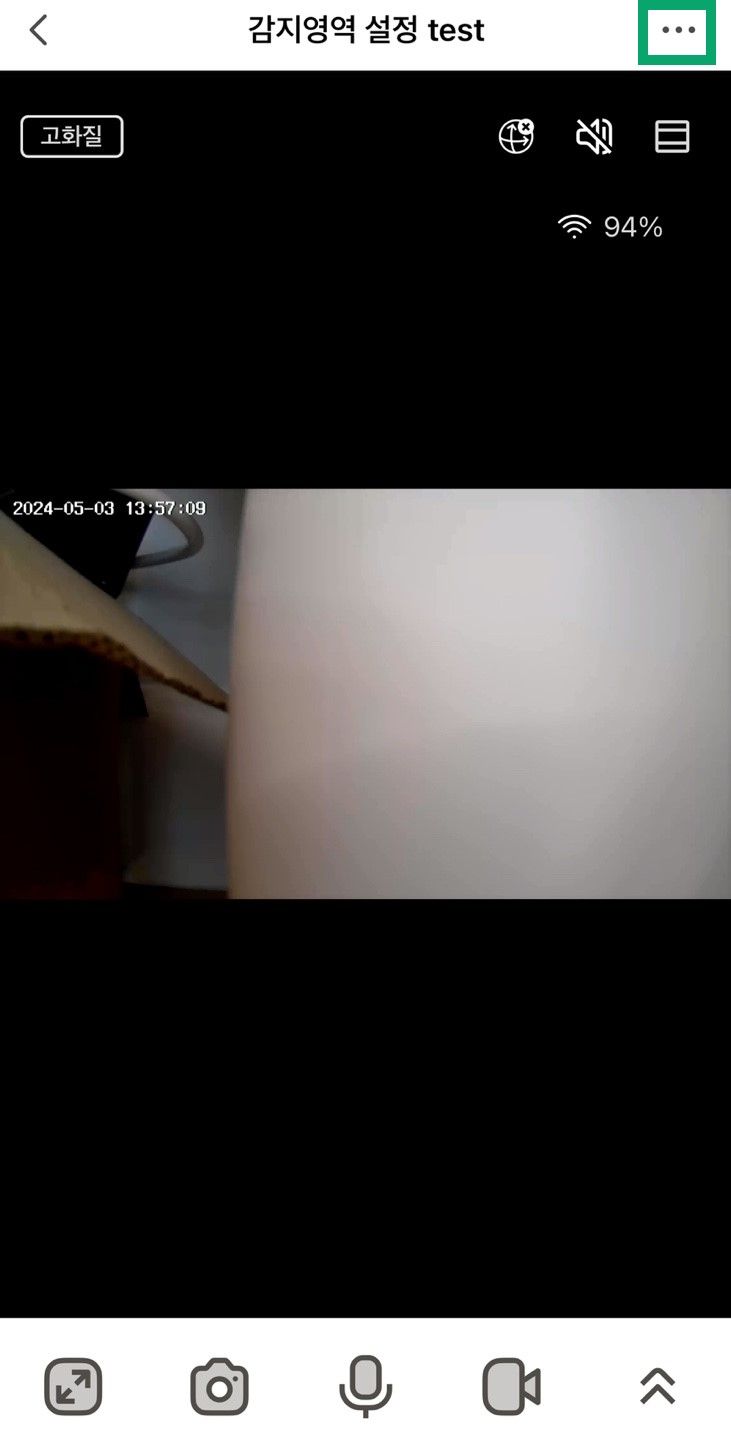

감지 영역 설정 경로: [홈카메라 실시간 화면 우측 상단 […]버튼 → 감지 설정 → 감지 영역 활성화 → 감지 영역 설정]
- 감지 영역을 설정하시려면, 모션 감지 알림 활서화 후 [감지 영역] 버튼을 눌러 주세요.

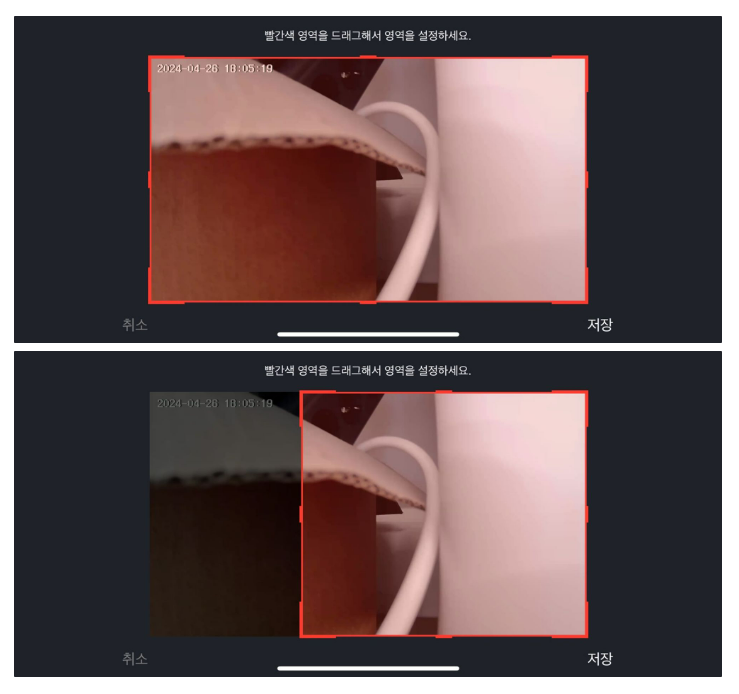

- [감지 영역 설정]을 눌러 빨간색으로 표시된 영역을 설정해주시면 감지될 구간을 선택하실 수 있어요.
≫ 사람 감지
- 모션 감지 알림 기능 활성화 후, 사람 감지를 선택 해주시면 ‘사람’의 움직임만 감지 알림을 받을 수 있습니다.

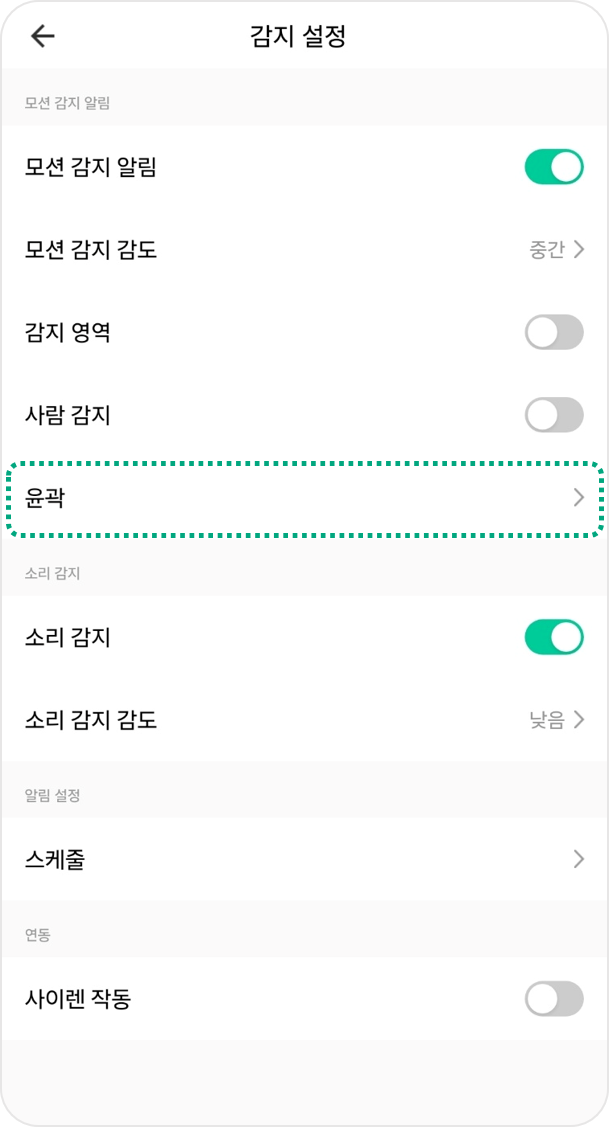

≫ 윤곽
- 윤곽을 선택하면 움직이는 대상물에 녹색 윤곽(프레임)이 표시 됩니다.
- 실시간 화면에서만 확인 되는 프레임으로, 녹화 영상에서는 표시 되지 않습니다.

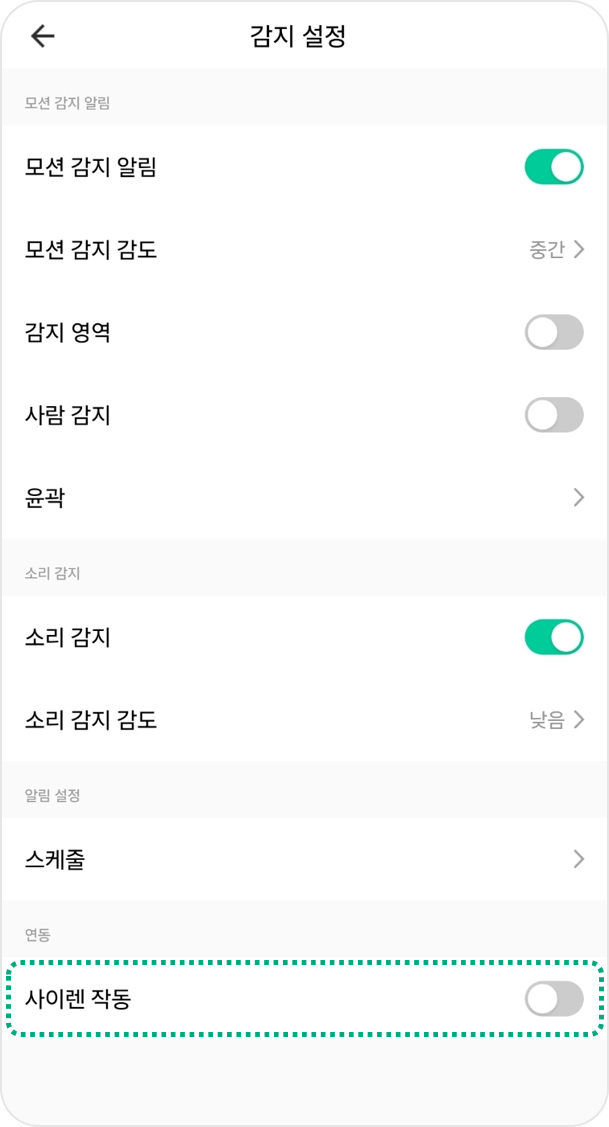

≫ 사이렌 작동
- 모션 감지 알림을 활성화 한 뒤, 하단의 [사이렌 작동] 기능을 활성화 해주시면 움직임이 감지 되었을 때 홈카메라에서 사이렌이 울리도록 설정할 수 있습니다.
- 사이렌은, ‘사이렌 조정’ 기능에서 설정 된 볼륨, 지속 시간으로 동작 합니다.
⑦ 사이렌 조정
- 홈카메라에서 발생 되는 사이렌에 대한 볼륨, 지속 시간을 설정할 수 있습니다.

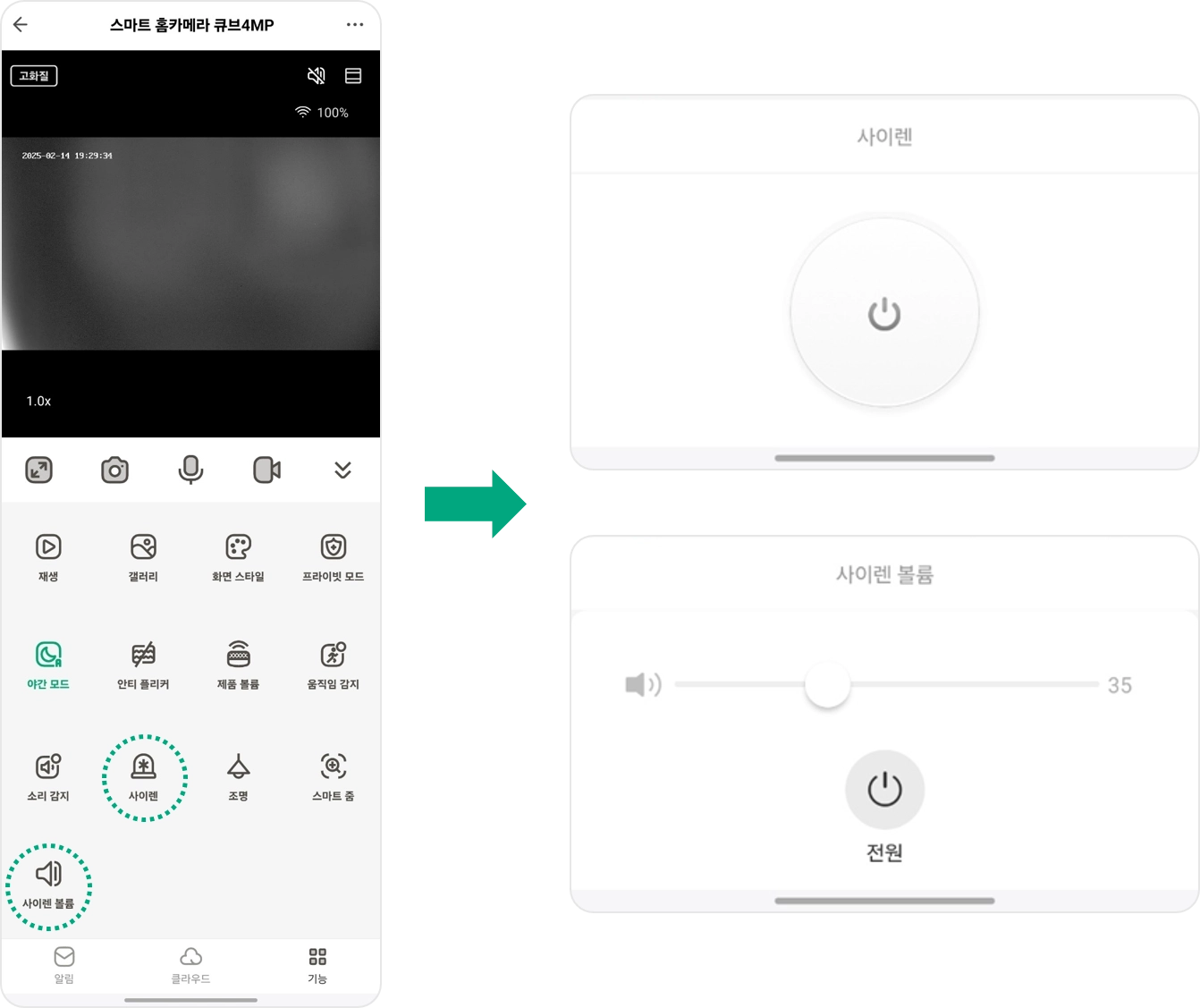

아래 경로에서도 사이렌 On/Off 와 볼륨을 조절할 수 있습니다.
▶ 홈카메라 실시간 화면 하단의 ‘사이렌’ 또는 ‘사이렌 볼륨’ 아이콘
⑧ SD카드 용량
- 장착 된 SD카드의 총 저장공간, 사용 된 용량, 남은 용량을 확인 할 수 있습니다.
- SD카드 포맷 버튼을 눌러 장착 된 SD카드를 앱에서 바로 초기화(포맷) 할 수 있습니다.
SD카드는 최초 장착 후 1회 초기화(포맷) 설정을 해주셔야 정상적으로 인식/동작 됩니다.
⑥ SD카드 녹화 설정
- 기록 : SD카드 녹화 기능을 On/Off 할 수 있습니다.
- 음소거 녹화 : 음소거 녹화 기능 활성화 시 SD카드에 녹화 되는 영상에 소리가 포함 되지 않습니다.
- 녹화 모드
- 연속 녹화 : 24시간 끊김 없이 녹화 됩니다.
- 이벤트 녹화 : 움직임이 발생 된 순간만 녹화 됩니다.
- 스케줄 : 원하는 시간에 기록(SD카드 녹화 기능)이 켜지거나 꺼지도록 자동 스케줄을 설정할 수 있습니다.

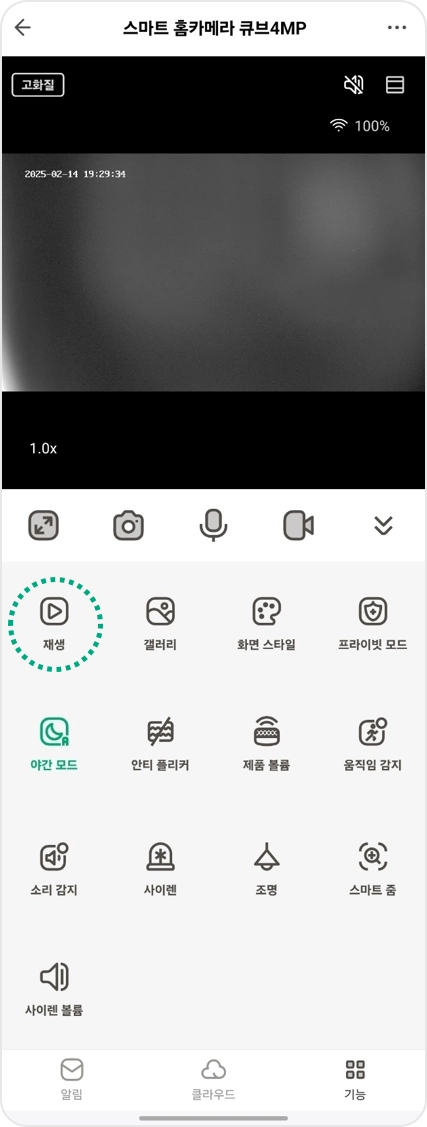

실시간 화면 하단의 아이콘 중, [재생]을 눌러주세요.
영상 아래의 타임 라인을 스와이프 하면 1시간 단위 ~ 1초 단위까지 이동하여 해당 시간대의 영상을 확인하실 수 있습니다.
최대 4배속 까지 배속 재생 기능을 지원합니다.
- PC에서 확인 할 때에는 SD카드 리더기가 있어야 합니다.
SD카드에 저장 된 영상은 약 40초~1분 내외의 MP4 파일로 저장됩니다.
≫ 수동으로 캡쳐/녹화 하기
- 현재 보고 있는 화면을 수동으로 캡쳐 하거나 녹화하여 저장할 수 있습니다.
- 홈카메라 실시간 화면에서 [카메라 아이콘]을 눌러 캡쳐 해주시거나, [동영상 아이콘]을 눌러 녹화를 시작하고 다시 [동영상 아이콘]을 눌러 녹화를 종료해주세요.
수동으로 저장 된 사진 또는 영상은 실시간 화면 하단의 [앨범]아이콘을 눌러주시면 확인하실 수 있습니다.
*안드로이드 핸드폰에서는 핸드폰 자체 앨범에도 바로 저장 됩니다.
*iOS 핸드폰에서는 헤이홈 앱내 [앨범] 에서 핸드폰 자체 앨범으로 직접 저장할 수 있습니다.

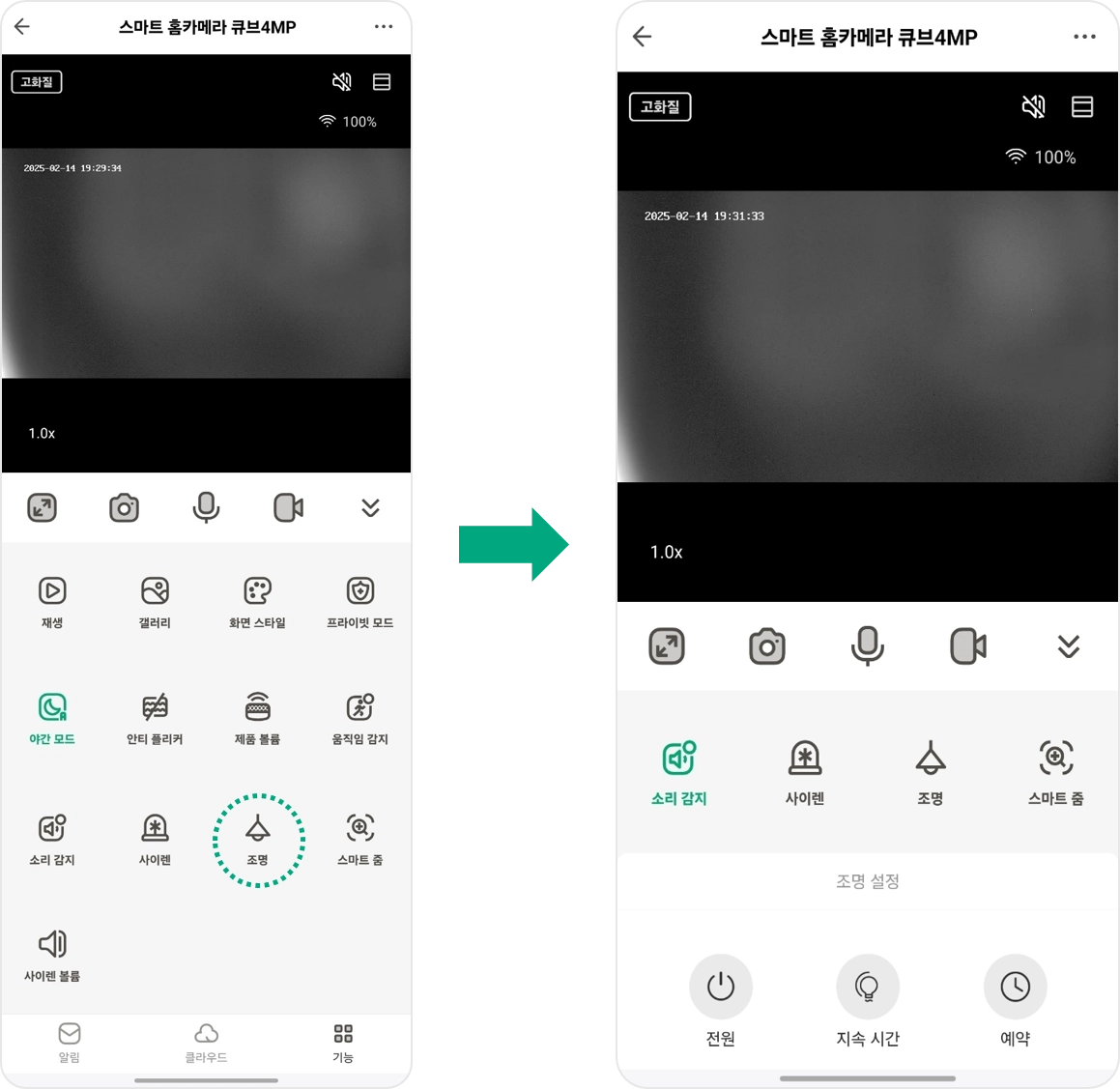

≫ 조명
- 홈카메라 실시간 화면 하단의 [조명] 아이콘을 눌러, 홈카메라 전면에 백색 LED 가 점등 되도록 할 수 있습니다.
- 전원 : LED 조명의 전원을 켜거나 끌 수 있습니다.
- 지속 시간 : 야간 모드를 ‘스마트 모드’로 설정 했을 때, 움직임이 감지 된 후 조명이 켜지는 시간을 설정할 수 있습니다.
- 예약 : 설정 된 시간에 LED 조명이 자동으로 켜지거나 꺼지도록 설정할 수 있습니다.

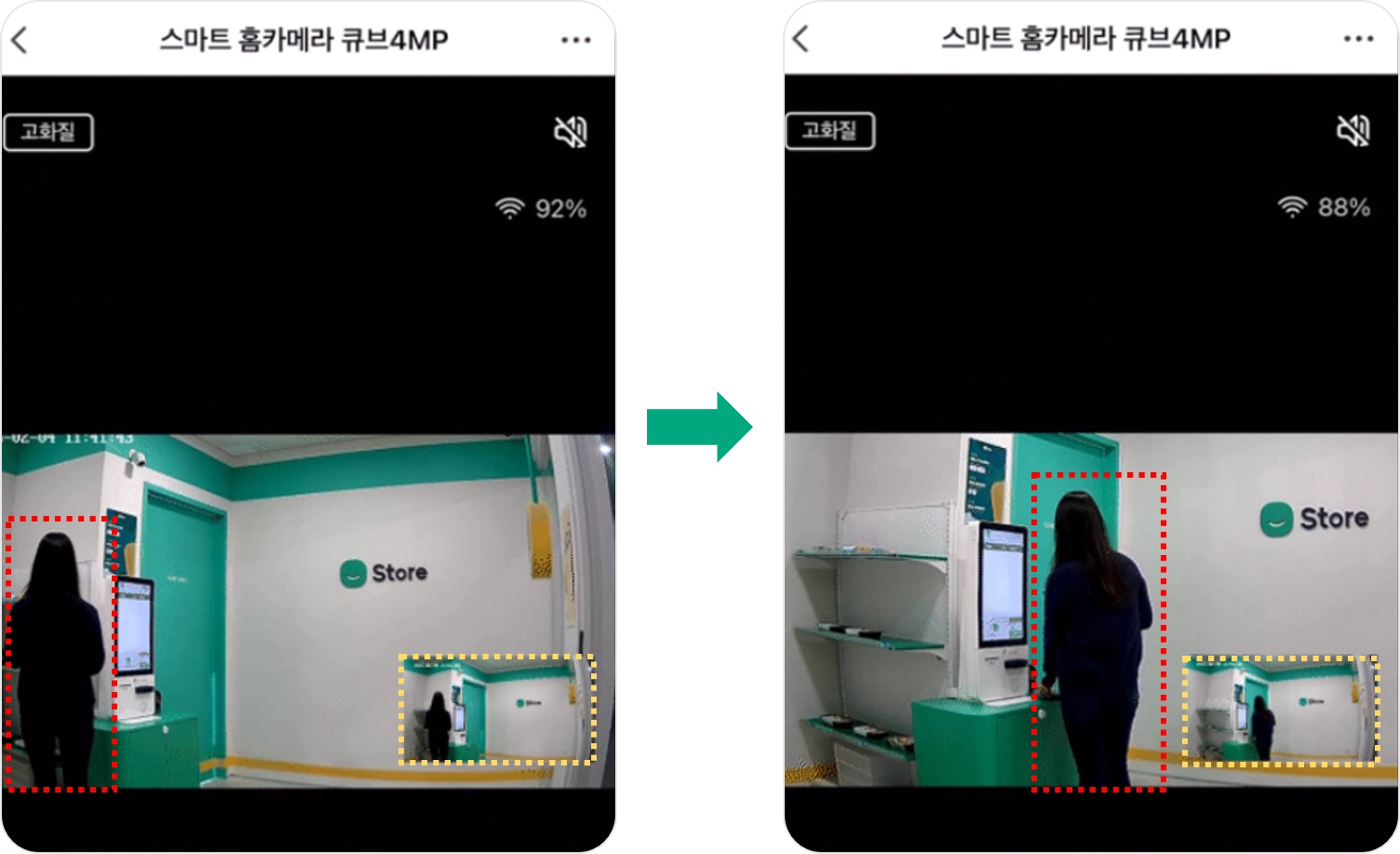

≫ 스마트 줌
- 홈카메라 실시간 화면 하단의 ‘스마트 줌’ 아이콘을 눌러 기능을 활성화 할 수 있습니다.
- 홈카메라가 움직임을 감지 했을 때, 움직임이 발생 된 위치를 자동으로 확대하여 보여주는 기능입니다.
- 전체 화면은 실시간 화면 우측 하단 부분에 작게 표시 되며, 영상 녹화 시 확대 된 화면이 아닌 전체 화면이 녹화 됩니다.
◽기본 구성품과 추가 구성품(액세서리)

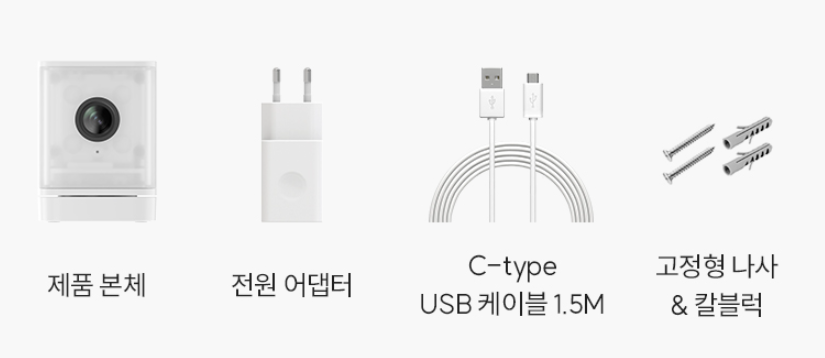

≫ 홈카메라 큐브 4MP 기본 구성품
기본구성품
상시 전원이 들어와야 하는 제품입니다. 충전식/배터리 타입 제품이 아닙니다.
- 홈카메라 본품
- 전원 어댑터 (5V 1A)
- 1.5M C타입 케이블
- 고정 나사, 칼블럭
- 사용 설명서
≫ 홈카메라 큐브 4MP 추가 구성품
별도 구매하실 수 있는 옵션 상품 입니다.
- 3M C타입케이블
- SD카드
(호환 가능한 사양은 아래와 같습니다.)
용량 : 최대 128GB
Speed Class : CLASS10 (C10)
UHS Speed Class : UHS-1
Video Speed Class : V30
A1 등급 (A2 등급 권장하지 않음)
** 읽기/쓰기의 속도가 100MB/s 이하인 것으로 사용 해주세요.
