하츠 티오람 XS

---

🟦 기본 정보

>> 제품의 기본 스펙 확인하기

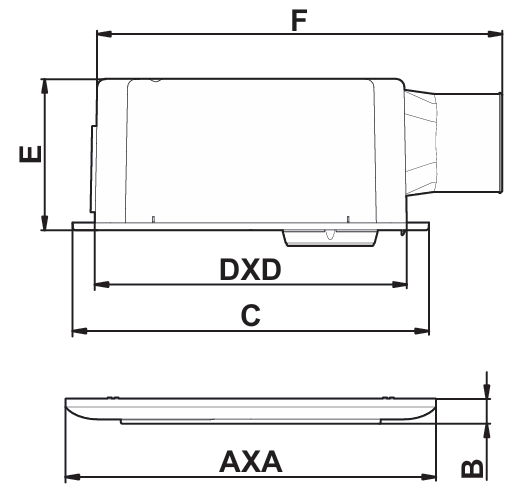

◾ 제품 치수

• 제품 사이즈는 가로 368mm x 세로 368mm 이며, 깊이는 143mm 입니다.
• 상세한 사이즈는 이미지를 참고해 주세요.

---

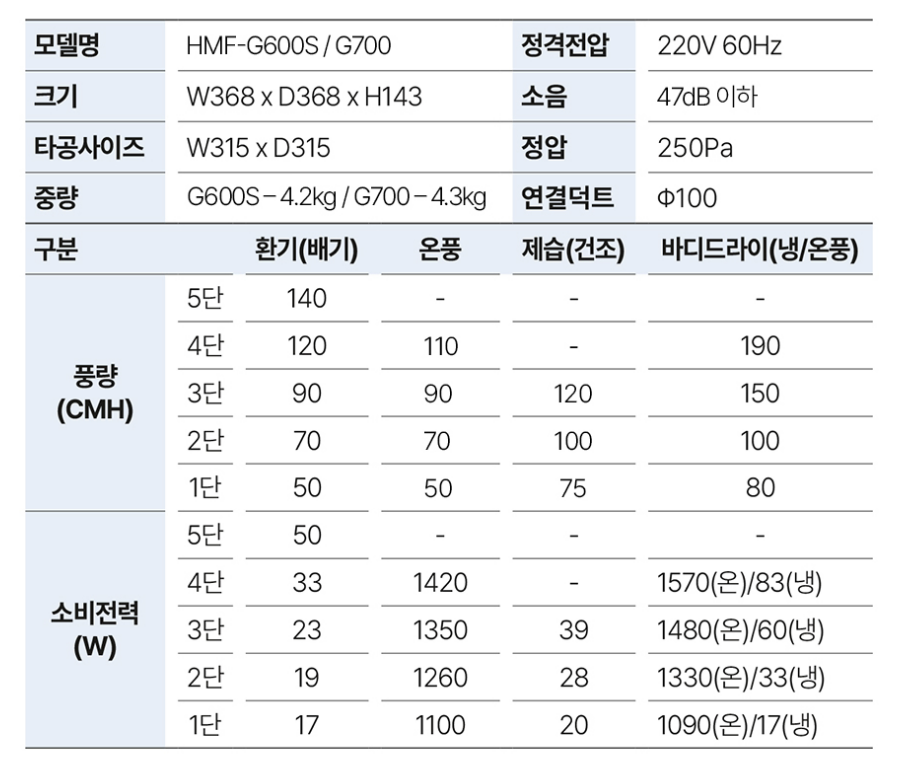

◾ 제품 사양

• 라이트 기능은 제품이 가동시에 점등 됩니다. (HMF-G700 모델에 한함)
• 제품의 규격 및 성능은 품질 개선 또는 설치 환경에 따라 변경 될 수 있습니다.

---

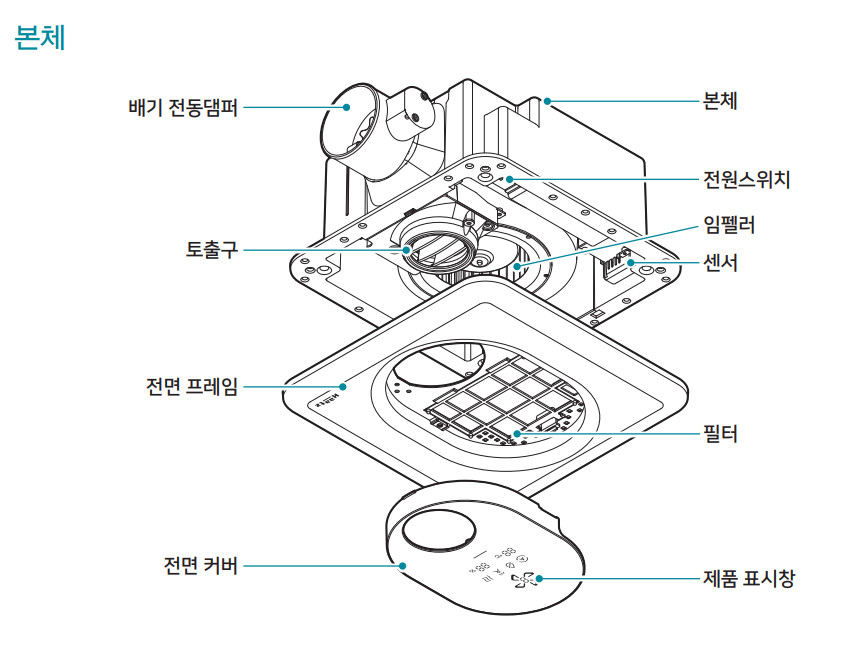

>> 제품의 각 부분을 알려 드려요.

---

🟦 기능 설명

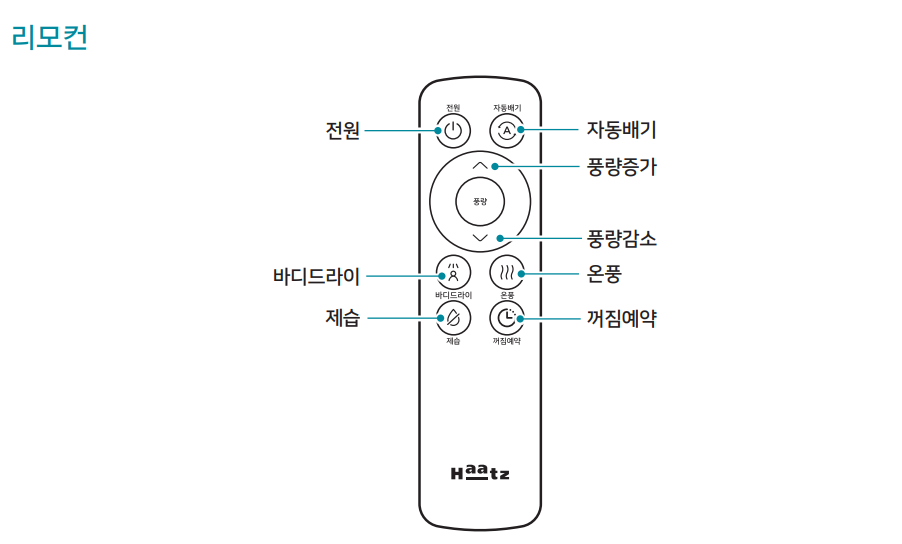

>> 사용 기능 설명

◼ 전원

• 전원버튼을 누르면 제품이 작동하며, 자동배기모드(풍량2단)로 동작합니다.
  ※ 욕실 벽 스위치(환풍기 스위치)를 켜면 동일하게 제품이 동작합니다.
• 제품이 작동하면 표시창에 자동배기 아이콘, 온도, 습도가 표시됩니다.
• 제품 사용중 전원 버튼을 누르면 표시창이 꺼지고, 제품이 꺼집니다.
  ※ 티오람은 욕실 벽스위치(환풍기 스위치)를 항상 On으로 켜 놓고 리모컨으로 On/Off 하여 사용하시기를 권장합니다.

◼ 자동배기

• 작동 시작 시 5분간 풍량 2단으로 동작하며, 표시창에 자동배기 아이콘이 표시됩니다.
• 제품 가동 5분 후 습도에 따라 배기 작동 단수가 자동으로 조절됩니다.

• 자동배기모드 동작 중에 풍량 △,▽ 버튼으로 풍량(1단, 2단, 3단, 4단, P단) 조절할 수 있습니다.
• 풍량버튼으로 풍량 변환 시 수동배기모드로 전환되며, 표시창에 자동배기 아이콘이 꺼집니다.
• 수동배기모드로 전환 시, 습도에 의한 자동배기 단수 조절은 동작하지 않습니다.
• 모드동작이 4시간이 지나면 제품은 자동으로 꺼집니다.

◼ 제습

• 제습버튼을 누르면 제품은 제습냉풍모드(풍량 2단)로 동작하며, 표시창에 제습 아이콘이 표시됩니다.
• 제습버튼을 누를때마다, 제습냉풍모드 ↔ 제습온풍모드 반복 변경됩니다.
• 제습냉풍모드는 제습 아이콘이 표시되며, 제습온풍모드는 제습 아이콘 + 온풍 아이콘이 표시됩니다.
• 풍량 △,▽ 버튼으로 풍량(1단, 2단, 3단)을 조절할 수 있습니다.
• 제습냉풍모드는 가동 후 4시간이 지나면 제품이 자동으로 꺼집니다.
• 제습온풍모드는 가동 후 1시간이 지나면 안전을 위하여, 제품이 자동으로 꺼집니다.
• 제습온풍모드 가동 후 제품을 끌 경우 제품 내부의 열 냉각을 위해 35초간 동작 후 제품이 꺼집니다.
  ※ 제품 내부 열 냉각 작동(35초) 동안은 온풍 아이콘이 깜박입니다.

◼ 바디드라이

• 바디드라이 버튼을 누르면 제품은 바디드라이 모드(풍량 3단)로 작동하며, 표시창에 바디드라이 아이콘이 표시됩니다.
• 바디드라이 버튼을 누를때마다, 바디드라이 냉풍모드 ↔ 바디드라이 온풍모드가 반복 변경됩니다.
• 바디드라이 온풍모드 작동 시 바디드라이 + 온풍 아이콘이 표시됩니다.
• 풍량 △,▽ 버튼으로 풍량(1단, 2단, 3단, 4단)을 조절할 수 있습니다.
• 바디드라이 냉풍모드 가동 후 4시간이 지나면 제품이 자동으로 꺼집니다.
• 바디드라이 온풍모드 가동 후 30분이 지나면 안전을 위하여, 제품은 자동으로 꺼집니다.
• 바디드라이 온풍모드 가동 후 제품을 끌 경우 제품 내부의 열 냉각을 위해 35초간 동작 후 제품이 꺼집니다.
  ※ 제품 내부 열 냉각 작동(35초) 동안은 온풍 아이콘이 깜박입니다.

◼ 온풍

• 온풍버튼을 누르면 풍량 1단으로 동작하며, 표시창에 온풍 아이콘이 표시됩니다.
• 풍량 △,▽ 버튼으로 풍량(1단, 2단, 3단, 4단)을 조절할 수 있습니다.
• 온풍모드 가동 후 30분이 지나면 안전을 위하여, 제품은 자동으로 꺼집니다.
• 온풍모드 가동 후 제품을 끌 경우 제품 내부의 열 냉각을 위해 35초간 동작 후 제품이 꺼집니다.
  ※ 제품 내부 열 냉각 작동(35초) 동안은 온풍 아이콘이 깜박입니다.

◼ 풍량

• 풍량 △ 버튼을 눌러 1단씩 풍량을 올립니다.
• 풍량 ▽ 버튼을 눌러 1단씩 풍량을 내립니다.

◼ 꺼짐예약

• 제품 동작 중에 꺼짐예약 버튼을 누르면 설정된 시간 후에 자동으로 제품을 끌 수 있습니다.
• 꺼짐예약 버튼을 누를 때마다 표시창(온도표시창)에 설정 시간이 10분씩 증가하며 최대 60분까지 설정할 수 있습니다.
• 60분 다음은 설정 취소되며 다시 꺼짐예약 버튼을 누르면 설정됩니다.
• 꺼짐예약 버튼으로 원하는 시간을 설정한 후 3초간 대기하면 설정된 시간이 3회 깜박인 후 꺼짐예약이 설정됩니다.
• 꺼짐예약이 설정되면 표시창(온도표시창)에 남은 시간이 1분 단위로 표시되며, 설정된 시간이 지나면 제품은 자동으로 꺼집니다.

---

>> 모드 설명

---

>> 앱 기능 안내

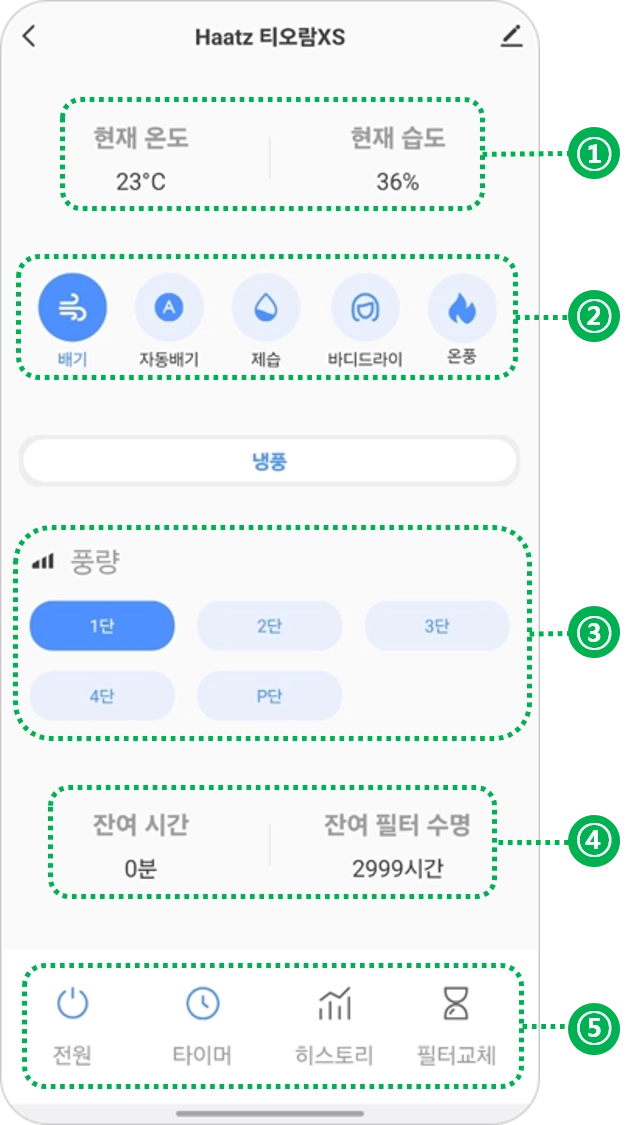

◾ 메인화면

---

◾ 레시피 설정 방법

---

🟦 설치 방법

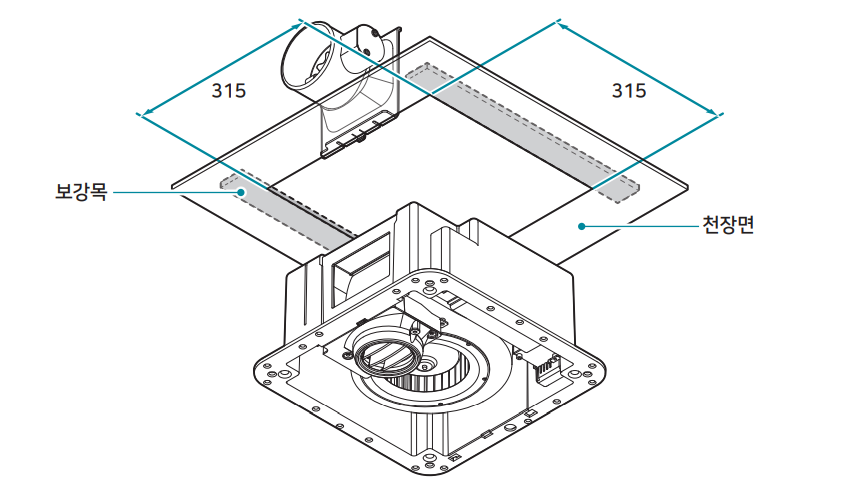

1. 천장 시공 조건을 확인하세요.
   • 제품이 설치될 천장에 이미지와 같이 제품의 타공 크기로 타공한 후 천장 상부에 보강목을
     설치하세요.
   • 보강목을 반드시 설치하세요. 보강목을 설치하지 않을 경우 천장의 재질에 따라
     제품 가동 시 진동 및 소음이 발생할 수 있습니다

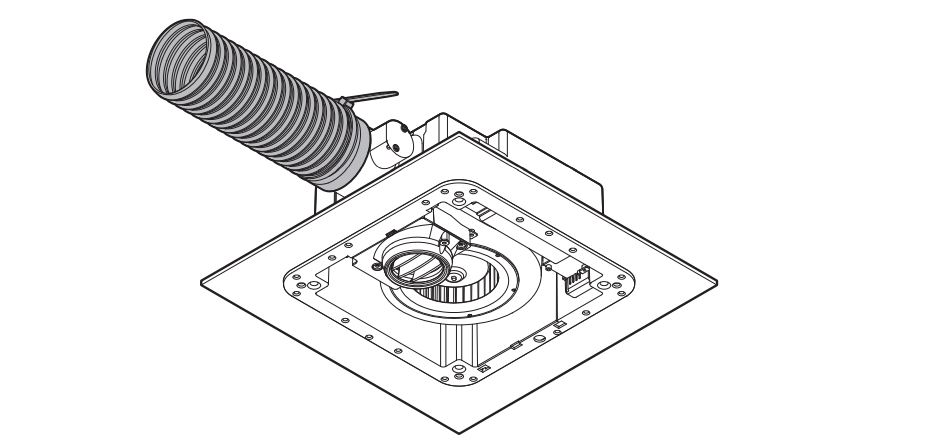

1. 제품의 본체를 전장 내부에 넣어 타공부 근처에 위치하고 플렉시블 덕트를 연결해 주세요.
   • 플렉시블 덕트가 꼬이거나 꺾이지 않도록 주의하세요.
   • 플렉시블 덕트를 케이블 타이로 고정 후 견고하지 않을 경우 반드시 테이프로
     고정해 주세요

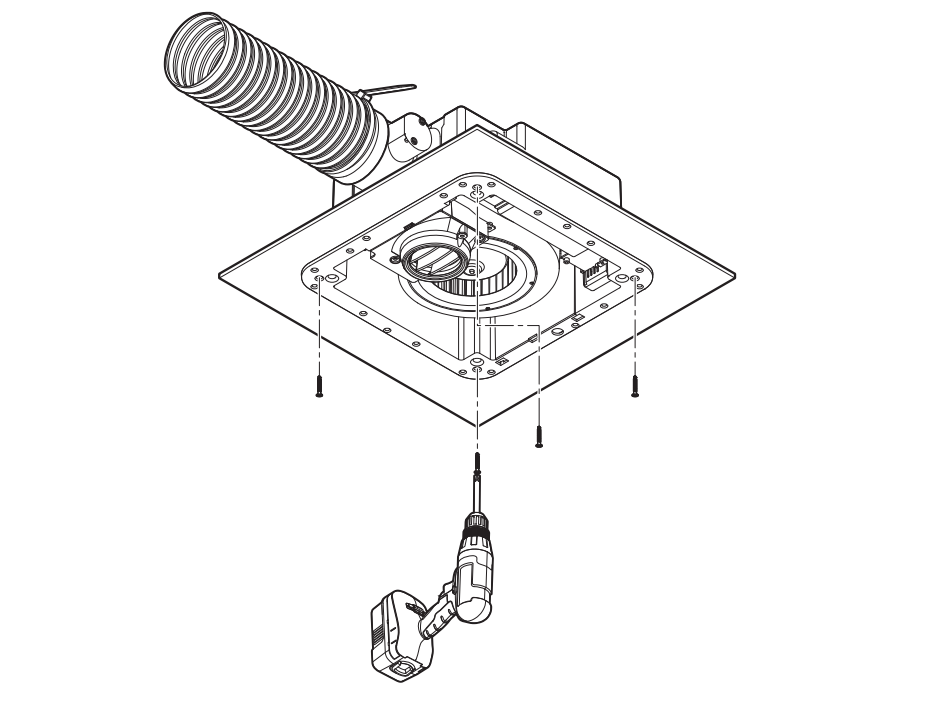

1. 몸체 고정부를 천장면 아래에 스크류 나사로 체결 및 고정해 주세요.
   • 동봉되어 있는 설치 템플릿을 활용하여 위치를 잡으면 편리합니다. 필요 시 동봉된 스크류 나사로 고정 부분을 추가 해 주세요.

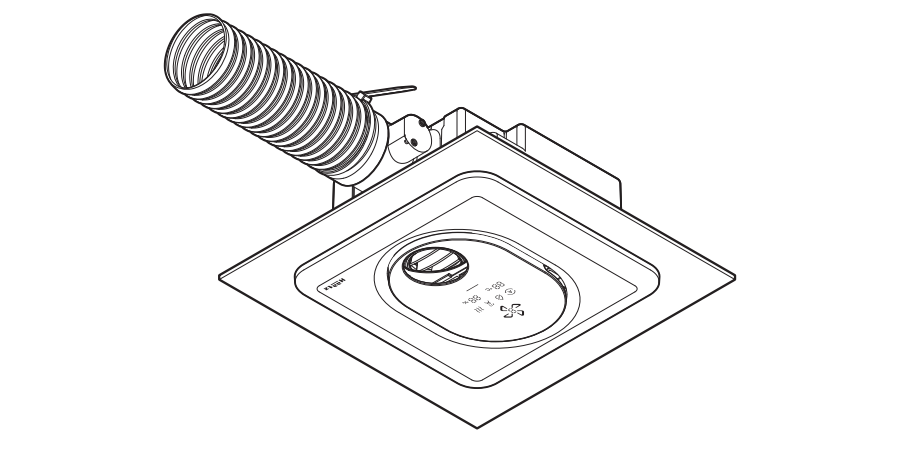

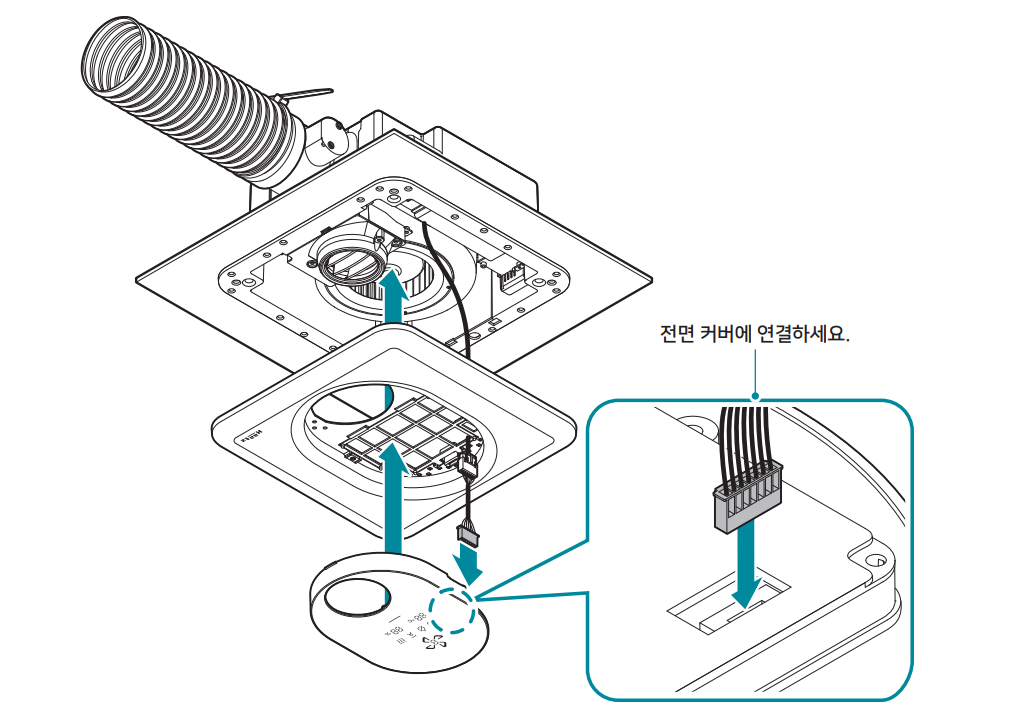

1. 전면 프레임을 몸체 고정부에 맞추어 후크가 완전히 걸리도록 힘을 주어 밀어 넣어 체결하세요.
   몸체의 커넥터(연결선)를 전면 커버 단자에 연결한 후 전면 커버 원형 부분의 걸림턱을 전면 프레임 홈에 맞추어 결합해 주세요.

1. 설치 완료 후 스위치를 켜서 제품이 정상적으로 작동하는지 확인하시면 설치가 마무리됩니다.

---

🟦 설치 시 주의 사항

제품 사이즈(mm)

1. 설치 전 제품의 크기를 확인하세요.
2. 설치 작업 및 전기 배선은 반드시 전문가에 의해 설치 및 작업 되어야 합니다.
3. 벽이나 천장을 자르거나 천장 안으로 구멍을 뚫을 때 전기 배선 및 기타 숨겨진 구조물에 손상을 입히지 않도록 해주세요.
4. 배기구 연결부는 항상 실외로 배출되어야 합니다.

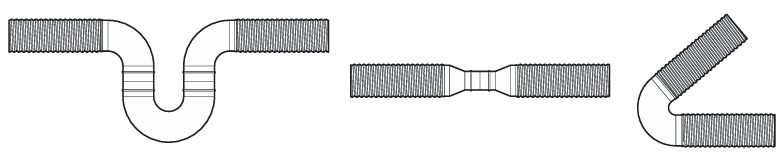

5. 플렉시블 덕트 설치 시 아래 그림과 같이 플렉시블 덕트를 설치하지 마세요.

---

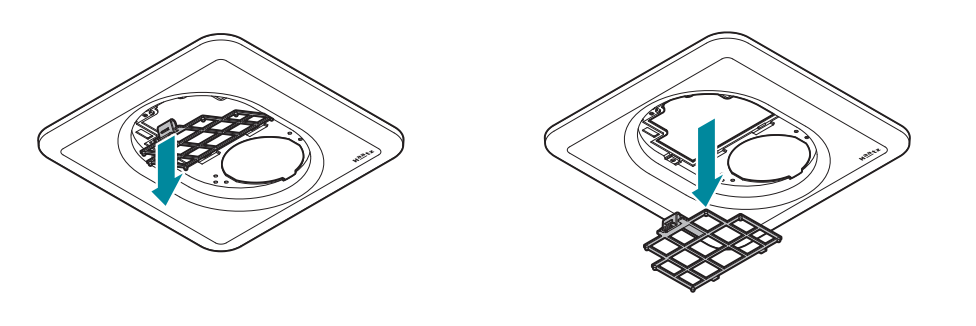

🟦 필터 청소 방법

• 필터 청소 알람 및 해제
  • 필터 청소가 필요하면 표시창에 "F"자가 표시 됩니다.
  • 제품이 꺼진 상태에서 리모콘의 꺼짐예약 버튼을 3초 이상 누르면 “F”표시가 사라집니다.
  • 필터 청소는 정기적으로 해주는 것을 권장합니다.
  • 필터 청소를 하지 않으면 제품 성능이 저하되거나, 문제를 일으킬 수 있습니다.

• 티오람의 방수등급

---

🟦 부록

◻ 자주 묻는 질문

제품 고장이 아닌 다른 이유로 제품이 정상 작동하지 않을 수 있습니다.
다음의 사항을 점검해보고, 문제가 해결되지 않으면 하츠 서비스센터(1644-0806)로 문의해 주세요.

---

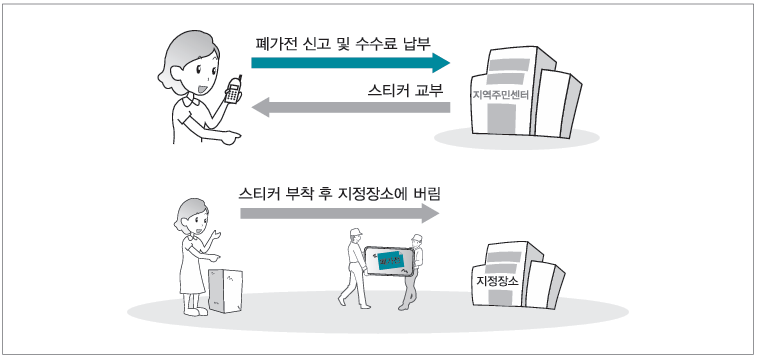

◻ 폐가전 제품 처리법

• 환경보호 및 자원 재활용을 위해 폐가전 제품은 다음과 같이 처리하세요.
  기존의 제품을 버리시는 경우에는 가까운 지역주민센터에 문의하시기 바랍니다.

---

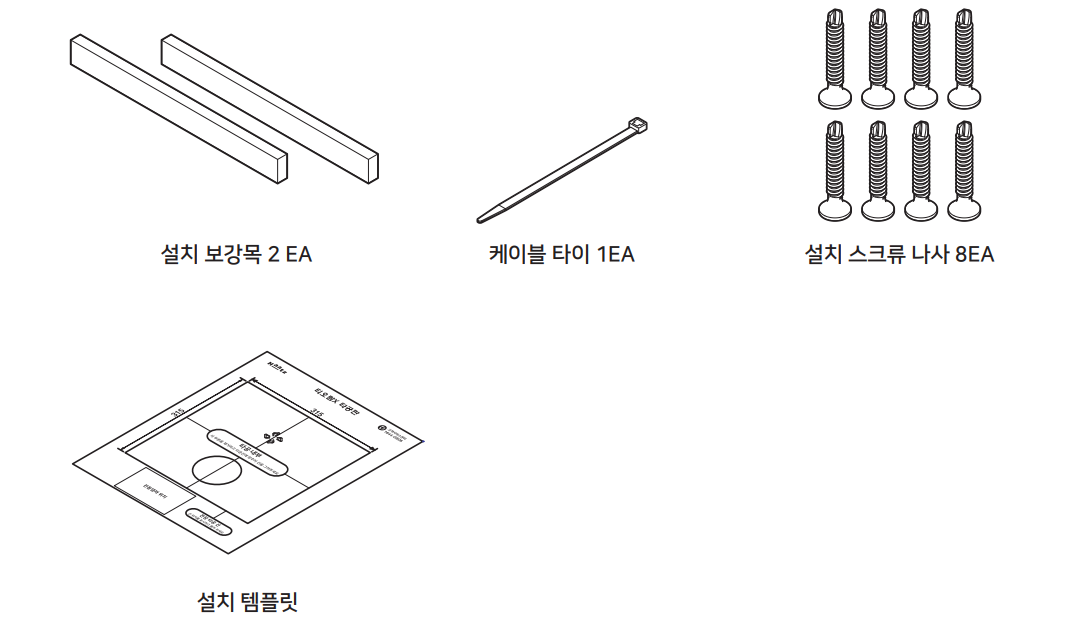

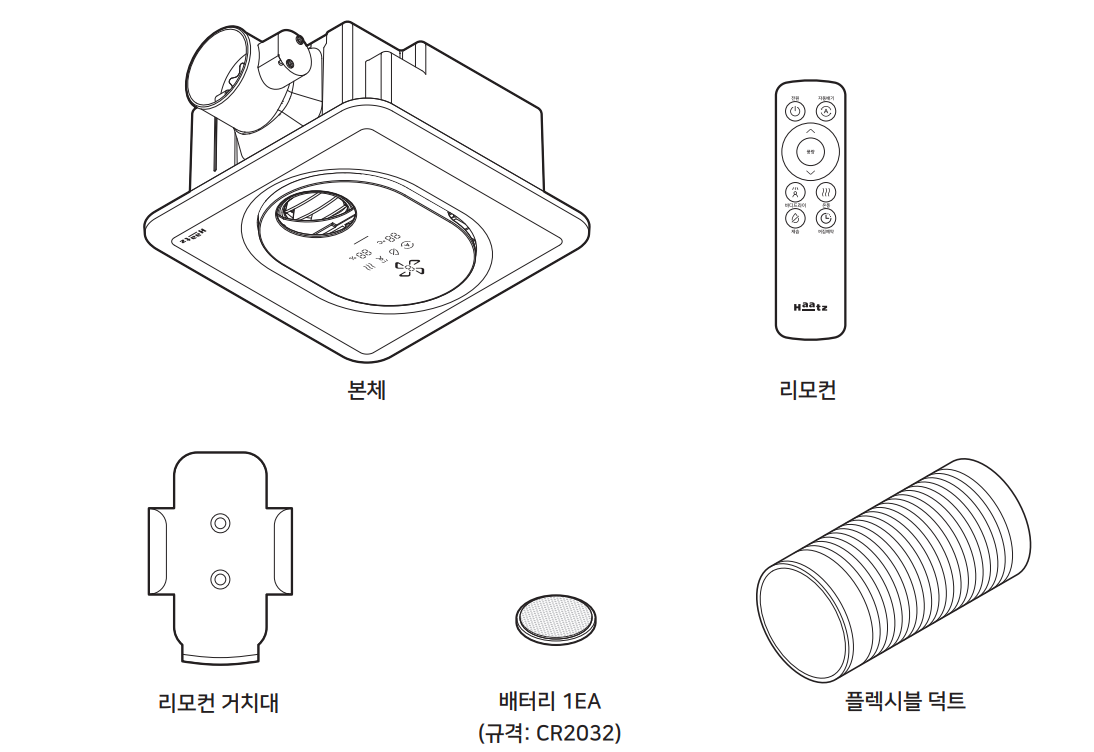

🟦 구성품
