(연결/설치) 전동 커튼 컨트롤러2

누구나 1분 안에 연결할 수 있어요.

우선 2.4Ghz와이파이이름과 비밀번호를 한번 더 확인 한 다음, 핸드폰에 2.4Ghz와이파이를 연결해주세요. 그리고 아래의 단계를 따라 연결을 진행해주세요 :)

◾ 리셋 방법

커튼 모터의 상태표시등이 깜빡이도록 하기 위해 아래 단계를 확인해주세요.🙂

쉬운 연결 방법

[SHANA]kakaotalk_1658361868419 (1).mp4

스마트 전동 커튼의 컨트롤러를 Wi-Fi에 바로 연결하는 방법이에요. 커튼 모터에 전원을 연결해도 쉬운 연결 대기 상태가 바로 확인 되지 않을 때 진행 해주세요.

고급 연결 방법

[SHANA]kakaotalk_1658361867007.mp4.mp4

스마트 전동 커튼의 컨트롤러를 핫스팟으로 연결하는 방법이에요. 쉬운 연결로 연결이 지연된다면 영상 확인 후 고급 연결 방법으로 시도해주세요.

파란 불빛이 깜빡 거리는 쉬운 연결 대기 상태에서 진행 해주세요

≫ 쉬운연결 페어링 방법

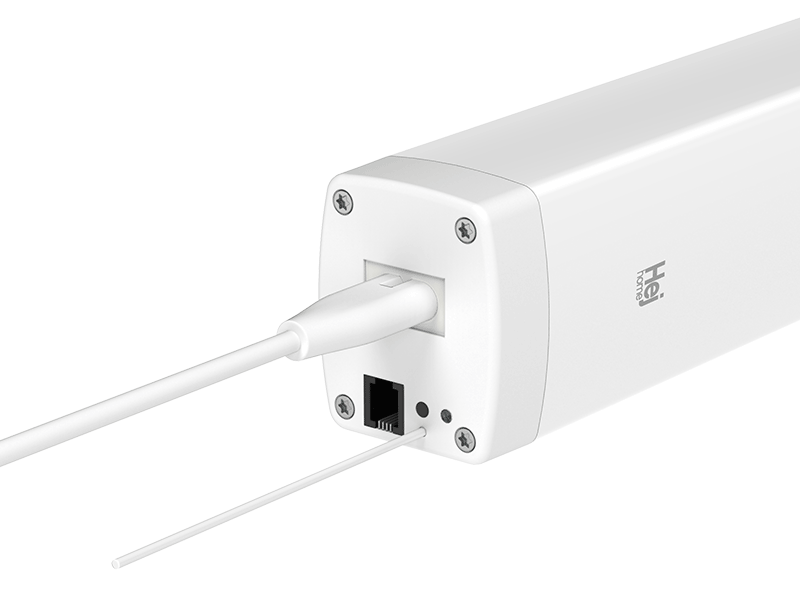

1. 커튼 모터에 전원을 연결해주세요.

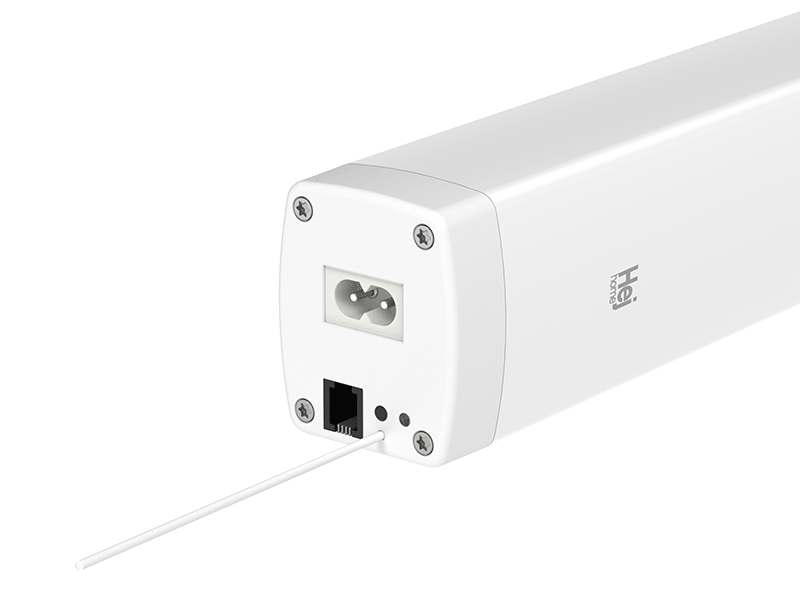

2. 커튼모터 하단의 리셋버튼을 초록 불빛이 보일 때까지 3초 동안 눌러주세요.
3. 잠시 후 파란 불빛이 빠르게 깜빡이며 쉬운연결 대기 상태가 됩니다.

≫ 고급연결 페어링 방법

1. 커튼 모터에 전원을 연결해주세요.
2. 파란불이 빠르게 깜빡거리는 상태에서 커튼 모터 하단의 리셋 버튼을 초록 불빛이 보일 때까지 3초 동안 눌러주세요.
3. 잠시 후 파란 불빛이 느리게 깜빡이며 고급연결 대기 상태가 됩니다.

◾ 리모컨 연결 방법

≫ 리모컨을 연결해 더욱 간편하게 커튼 제어가 가능합니다.

[SHANA]Video_267f1ecd-9e6b-4f01-abc8-d3abe0ad8306 (1).mp4

≫ 리모컨 연결 방법

1. 커튼 모터 하단의 리셋 버튼을 2초간 눌러주세요. 상태 표시등에 초록색 불빛이 확인됩니다.

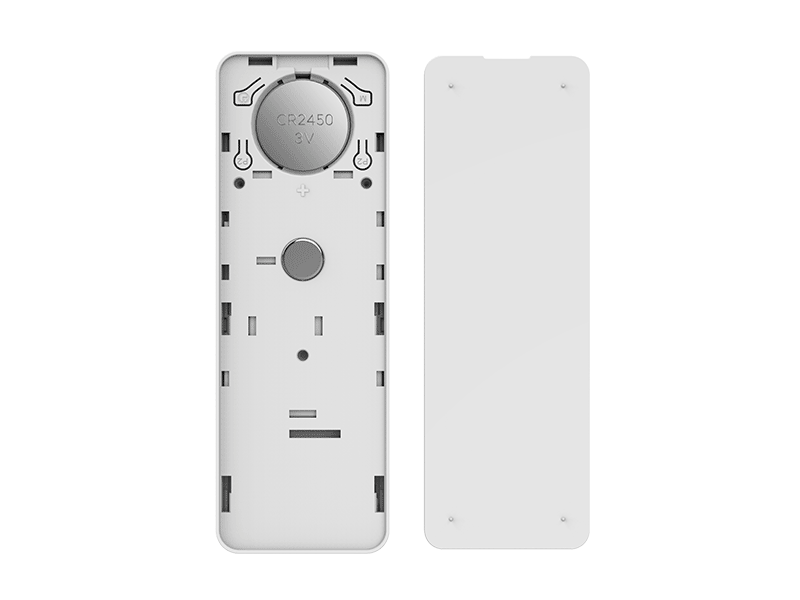

2. 리모컨 뒷면의 커버를 열어 리모컨 설정 버튼을 1번 눌러 주세요 > 커튼 모터 하단의 상태 표시등이 1회 깜빡 입니다 > 리모컨 설정 버튼을 다시 1번 눌러주세요 > 커튼 모터 하단의 상태 표시등이 다시 1회 깜빡 입니다.

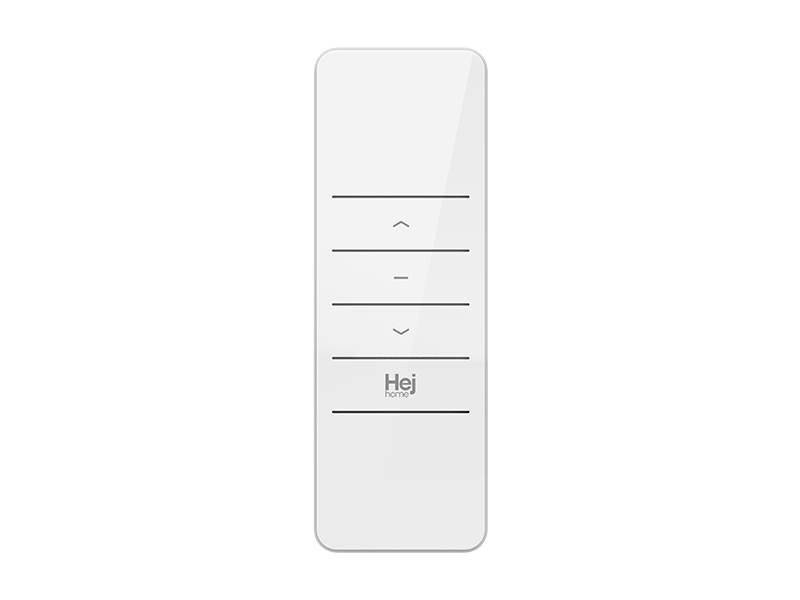

3. 리모컨의 ‘열림 버튼’을 한번 눌러주시면 커튼 모터의 상태 표시등이 꺼지면서 연동이 완료 됩니다.

◾ 커튼레일 설치 방법

레일 설치방법은, 동봉된 설명서로도 충분하시지만 영상을 보신다면 좀 더 쉽게 하실 수 있어요.🙂

📄2021년 2월 22일 이전 전동 레일 수령 고객

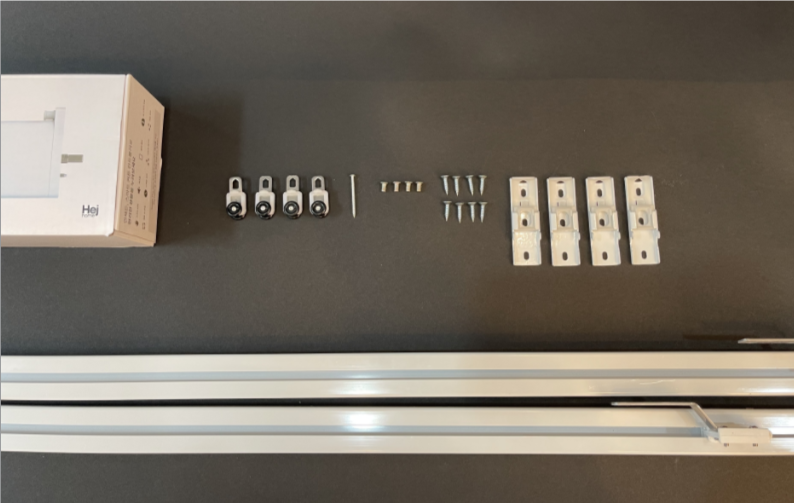

1. 구성품이 모두 도착했는지 확인하세요.

전동 레일과 커튼 컨트롤러를 구입하시면, 설치를 위한 기본 구성품이 함께 배송됩니다.

  • 레일 고리 : 주문하신 레일 길이의 10cm당 1개가 발송되며, 여분으로 2개 더 보내드립니다.
  • 캐리어 고정 볼트 1개 : 분리되어있는 캐리어를 고정하기 위한 긴 볼트가 1개 포함됩니다.
  • 커넥터 고정 볼트 4개 : 분리되어있는 레일을 커넥터로 고정하기 위한 볼트가 4개 포함됩니다.
  • 천장 브라켓 : 3m기준 4개 발송되며, 3m~5m까지는 6개 발송됩니다.
  • 천장 브라켓 고정 나사 : 브라켓 1개 당 나사는 2개 필요하며 목재용입니다.

2. 레일을 연결해주세요.

제품을 처음 받으시면, 레일이 접혀옵니다. 접힌 부분을 일자로 편 다음 손으로 직접 붙이게 되면 레일이 펴지지 않기 때문에, 꼭 캐리어를 이용해 레일을 붙여야 합니다.

  1. 분리 된 레일의 한쪽에 커넥터가 끼워져 있습니다. 커넥터를 반대편 레일에 2cm정도만 걸리도록 끼운 다음 레일이 일자가 되도록 맞춰주세요.

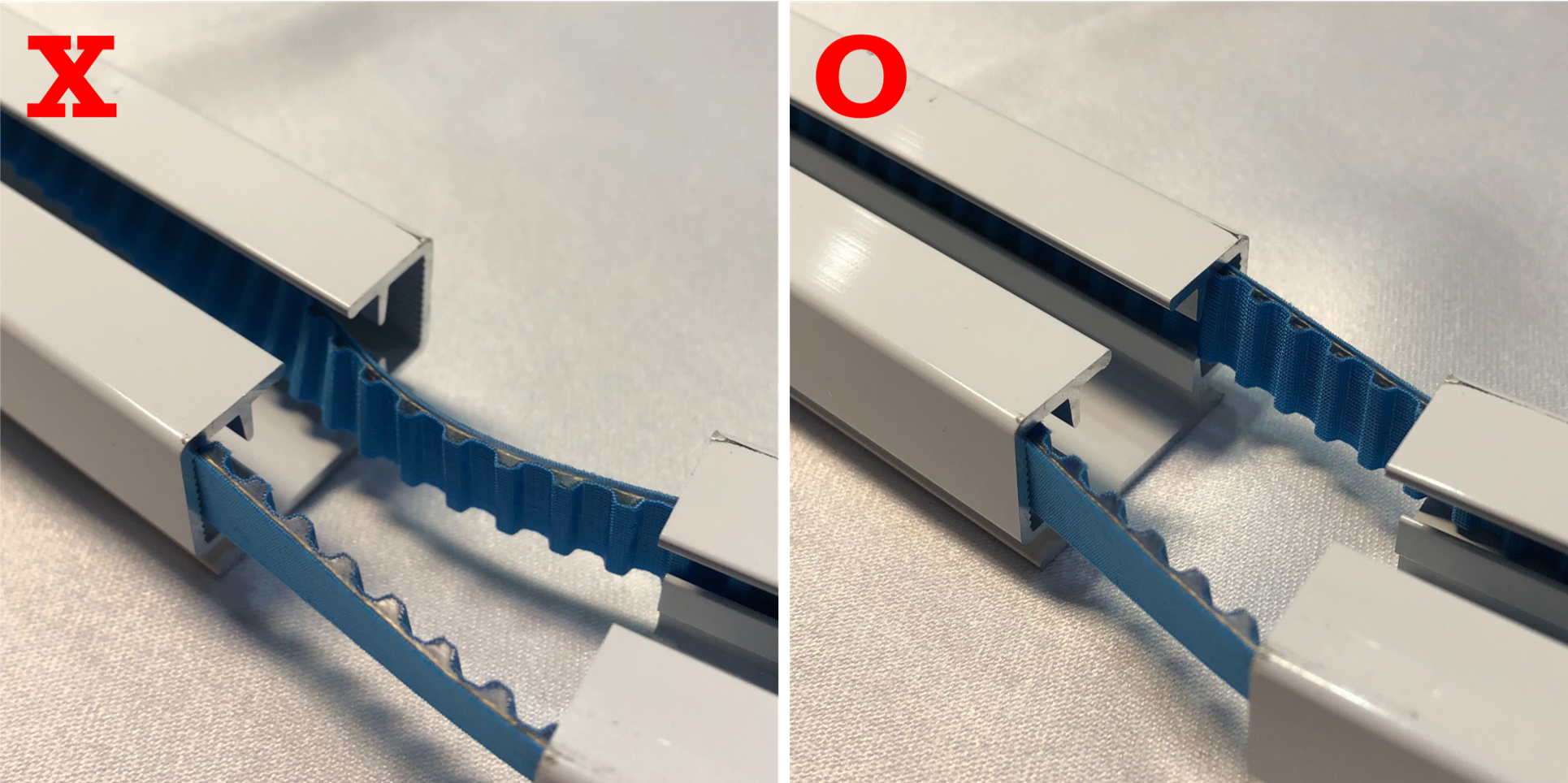

  2. 레일에서 벨트가 빠져있지 않은지 한번 더 꼼꼼하게 확인해주세요.
  3. 이제 분리되어있는 캐리어가 만나도록 손으로 당겨 합쳐주세요.
  4. 캐리어가 당겨지면 벨트가 움직이면서 레일이 자연스럽게 붙습니다.
  5. 레일이 일자로 붙었고, 레일안에 빠진 벨트가 없는 걸 확인하셨다면 캐리어를 긴 볼트로 고정해주세요
레일에서 벨트가 빠져있지 않은지 한번 더 꼼꼼하게 봐주세요.

3. 커넥터를 고정해주세요.

  1. 레일의 끝과 끝까지 캐리어가 걸림 없이 잘 움직이는지 확인해주세요.
    **만약 벨트가 레일 안에서 빠지거나 꼬이지 않았다면 부드럽게 움직이지 않거나 걸립니다. 다시한번 벨트가 빠지지 않았는지 확인해주세요.
  2. 확인 후, 커넥터를 레일의 중앙으로 밀어 주세요.
  3. 동봉되었던 커넥터 고정 볼트로 커넥터를 고정해주세요.

4. 커튼천이 만약 있다면, 커튼핀을 걸 수 있는 위치와 개수를 먼저 확인해주세요.

  • 모터 결합부 : 커튼 컨트롤러(모터)를 결합하는 레일의 양 끝 부분으로, 컨트롤러와 배선을 가릴 수 있도록 커튼핀을 걸 수 있습니다.
  • 고정 쇠 : 안정적으로 커튼 컨트롤러를 가릴 수 있도록 고정쇠 부분에도 커튼핀을 걸 수 있습니다.
  • 커튼 고리 : 고리 개수에 맞게 커튼핀을 걸 수 있습니다.
  • 캐리어 : 캐리어에 1~3개의 구멍에 커튼핀을 걸 수 있습니다.

만약, 커튼 고리를 빼거나 추가해서 넣어야 할 때는, 고정쇠를 풀어주세요.

5. 브라켓을 레일에 먼저 고정하고, 천장에 설치하세요.

  1. 천장 브라켓은 손으로 살짝 눌러 레일에 끼울 수 있습니다.
  2. 레일에 끼운 다음, 적당한 간격으로 브라켓을 움직여주세요.
  3. 레일을 천장에 설치하기 전, 모터가 설치 될 방향을 고려하셔야 합니다.
    [ 한쪽 열림 : 커튼이 열렸을때, 커튼이 모이는 쪽에 모터 설치 ]
    [ 양쪽 열림 : 양쪽 모두 모터 설치 가능 ]
  4. 천장에 레일을 설치할 때는 레일이 커튼박스와 수평이 되도록 들어서 설치해주세요. ( 혼자가 아닌 두명이 설치해주세요. )
  5. 레일의 가운데 부분 부터 천장에 고정하고, 양쪽을 설치하면 좀 더 편합니다.

    그리고 제일 마지막에 커튼 컨트롤러를 설치해주세요.
