2021년 2월 22일 이전 전동 레일 수령 고객
전동 레일이 부품 부족의 사유로, 레일이 변경되었으며 2월 22일 이전에 전동 레일을 구매하셨던 고객은 변경 전 레일을 받아보셨을 거에요.
아래의 혹시 추후에 이사를 가시거나 재조립이 필요하신 경우 아래의 영상을 참고하셔서 조립 부탁드릴게요 :-)
1) 커텐의 핀의 갯수와 레일의 핀고리 갯수를 확인해주세요.
① 커텐에 있는 커텐핀이 몇 개인지 확인해주세요.
② 커텐핀 갯수를 확인하셨다면, 이제 레일에 커텐핀을 걸 수 있는 고리가 몇개인지 확인해야합니다.
③ 보통의 커튼레일은 커튼고리에만 커튼을 걸면 되지만, 전동커튼의 레일은 [ 커튼고리 / 레일헤드에 거는 끝고리 / 고정쇠 / 캐리어 ] 이렇게 네종류의 부속에 커튼을 걸어주셔야 깔끔해져요.
레일에 있는 핀고리갯수와 4을 더해, 커텐의 핀갯수와 맞춰주세요.
*레일 끝 부분에 바로 커튼고리를 걸 수 있도록 변경되었어요. 이제 레일 끝에 바로 걸어주세요 :)
2) 디귿자 커넥터 연결하기

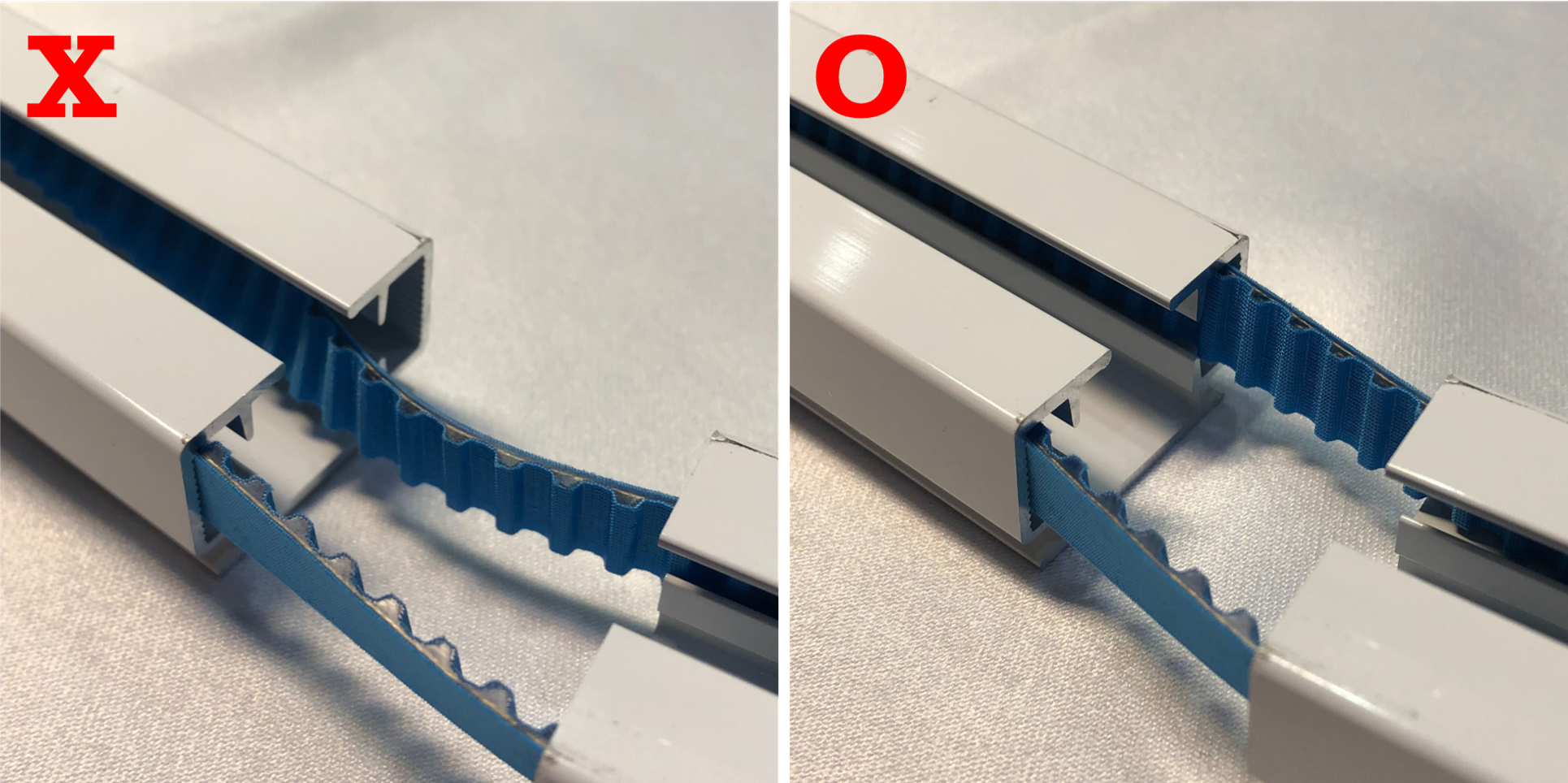

① 디귿자 커넥터는 분리된 레일을 고정해주는 역할을 합니다. 레일을 일자로 맞추기 전 디귿자 커넥터를 분리되어있는 레일 사이의 벨트 부분으로 조심히 넣어 주세요.
② 흰색 부분(캐리어고정)을 모터헤드 부분으로 살살 당기면, 레일 속 벨트가 움직이면서 레일이 맞춰질거에요. 이때, 레일 속 벨트가 빠지지 않도록 잘 확인해주셔야 합니다.
③ 레일이 일자로 맞춰지면, ①에서 미리 넣어둔 디귿자 커넥터를 중간으로 위치하게 해서 동봉된 나사로 조여주셔야 합니다.

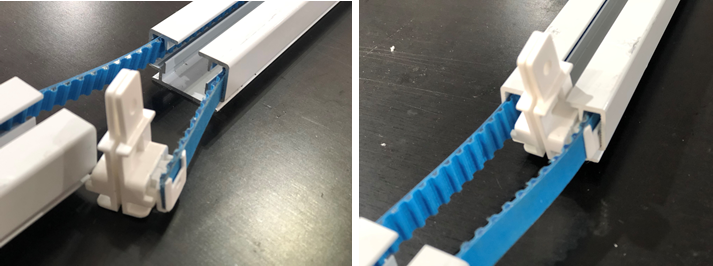

*조립 중 벨트가 빠지면, 위와 같이 다시 벨트를 넣어주세요.
3) 동봉 된 나사 조이기
① 커넥터가 레일에서 빠지지 않도록 나사로 고정하는 것이기 때문에, 끝까지 들어가지 않을 수 있어요. 어느 정도 조여졌다면 더 이상 조이지 말아주세요.
너무 강한 힘으로 조일 경우, 레일이 휠 수 있습니다.

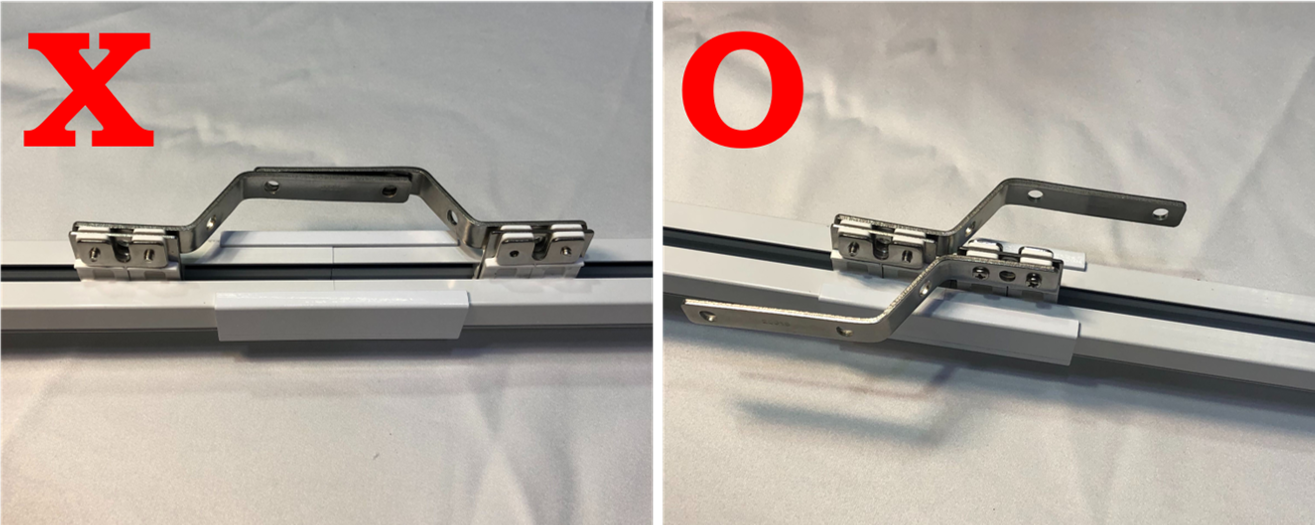

4) 캐리어 조립 하기
① 캐리어 조립을 위해서, 캐리어 고정 부품들을 준비해주세요.
② 흰색 부분(캐리어 고정) 두개를 모아 주세요. 볼트로 고정 부품들을 고정하고, 은색 판을 덧대어 고정하세요.
③ 캐리어 조립 후 마지막에 캐리어를 움직여 정상적으로 벨트가 잘 움직이는 확인해주세요.
5) 천장 브라켓을 레일에 조립하기
① 천장 브라켓은 레일에 조립하여 마지막 단계에서 천장에 고정해주셔야 합니다.
② 레일에 천장 브라켓을 연결할 때는, 커텐 하중을 충분히 견딜 수 있도록 일정 간격으로 배치해주셔야 합니다.
③ 브라켓의 홈에 맞춰 레일에 끼워주시고 마지막으로 브라켓의 고리를 레일의 홈에 맞춰 돌린 다음 볼트로 고정해주세요.
6) 천장에 레일 설치하기
① 레일을 천장에 설치하기 전, 모터가 설치 될 방향을 고려하셔야 합니다.
[ 한쪽 열림 : 커튼이 열렸을때, 커튼이 모이는 쪽에 모터 설치 ] [ 양쪽 열림 : 양쪽 모두 모터 설치 가능 ]
② 천장에 레일을 설치할 때는 레일이 커튼박스와 수평이 되도록 들어서 설치해주세요. ( 혼자가 아닌 두명이 설치해주세요. )
③ 레일의 중앙 부터 천장에 고정하고, 나머지 양쪽을 설치하면 좀 더 편합니다.
7) 모터 연결하기
① 모터 고정 레버가 왼쪽에 있도록, 아래쪽 핀을 살짝 당겨 밀어주세요.
② 모터를 전원에 연결하지 않은 상태로 레일헤드 부분과 모터를 결합시켜 주세요. 삽입부 홈 모양에 맞춰 모터 쇠막대 방향을 조절한 후 결합 해 주세요.
레일에 결합되는 모터 윗 부분에 있는 쇠 막대 부분이 벨트를 돌려 캐리어 고정부를 움직입니다. 쇠막대가 레일헤드에 잘 겹합되도록 틀어지지 않게 일직선으로 맞춰 설치해 주세요.
③ 모터 고정핀을 오른쪽으로 밀어 모터를 고정해주세요.
이때, 잘 연결이 되지 않는다면 억지로 끼우지 마시고 1) 수직으로 잘 맞춰져 있는지 2) 모터고정핀이 왼쪽으로 되어있는게 맞는지 확인해주세요.
④ 전원까지 연결을 해주시면, 설치는 완료 됩니다!
⑤ 헤이홈 어플을 설치하고 페어링을 준비해주세요.
