(설치) 스마트 무타공 주키 도어락

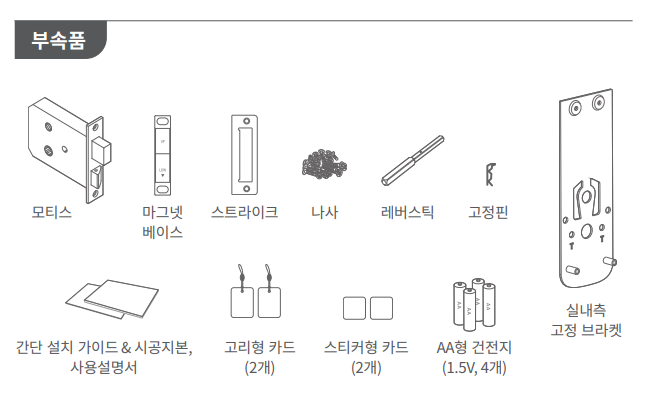

STEP 1. 구성품이 모두 도착했는지 확인해 주세요.

도어락을 구입하시면, 설치를 위한 기본 구성품이 함께 배송됩니다.

STEP 2. 기존 손잡이 제거해주세요.

1. 설치 되어 있는 손잡이를 제거 해주세요.
2. 고정된 나사를 모두 풀어주세요.
3. 모티스 또한 나사를 풀어 분리 합니다. (기존 손잡이 부품은 잘 보관해 주세요)

STEP 3. 모티스 설치 하기

1. 실외부 핸들 기준, 좌/우수문 인지 확인하여 모티스의 래치 볼트 방향을 미리 설정합니다.

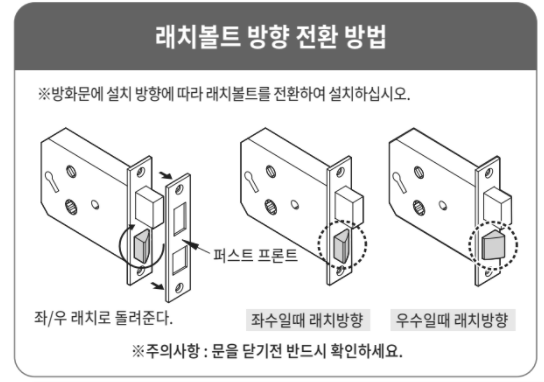

   (←클릭) 래치 볼트 방향 전환 방법

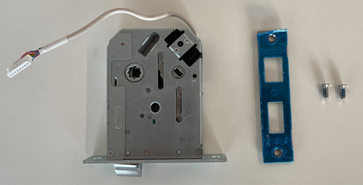

   (←클릭) 모티스 설치 기본 구성품 확인

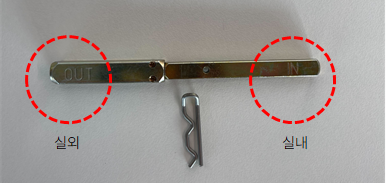

2. 모티스 설치 후, 실외측에서 레버 스틱을 설치합니다. 레버 스틱은 아래 이미지와 같이 OUT/IN 표시가 되어 있습니다. 방향을 확인 후 설치 합니다.
   (←클릭) 레버 스틱 이미지 확인



3. 실내측에서 레버 스틱 구멍에 고정핀을 끝까지 눌러 설치합니다. 아래와 같이 끝까지 들어갈 수 있도록 주의해주세요.

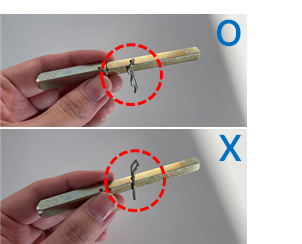

   (←클릭) 레버스틱 고정핀 설치 이미지 확인



STEP 4. 실외부 핸들 설치 하기

케이블 선을 잘 정리 해주시고, 실내부 핸들 설치를 위해 브라켓 또한 잘 고정해주세요

1. 실외부 핸들에 있는 케이블을 모티스의 구멍을 통해 실내측으로 정리해주세요.
2. 그리고 실외부 핸들을 모티스에 고정해주세요.

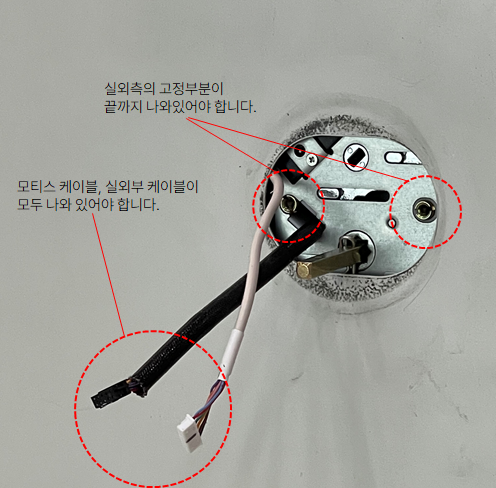

   (←클릭) 정상적으로 고정한 상태의 이미지



3. 실내부 핸들과 함께 동봉 되어있는 실내부 핸들 브라켓을 설치해주세요.

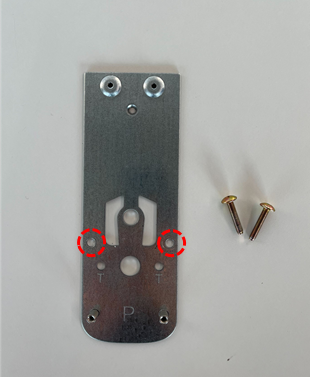

   (←클릭) 실내부 핸들 브라켓 구성 이미지



STEP 5. 실내부 핸들 설치 하기

케이블을 내부 기판 위치에 잘 결합 해주시고, 건전지는 4개 모두 새 것으로 넣어주세요

1. 실내부 핸들 내부에 모티스 케이블과 실외부 케이블 위치에 맞게 잘 꽂아주세요.
2. 실내부 핸들을 브라켓에 잘 고정 해주세요.
3. 아래와 같은 위치에 나사로 실내부 핸들을 브라켓에 결합해주세요.
4. 극성(+-)에 맞게 건전지를 잘 결합해주세요.

STEP 6. 스트라이크 설치 하기

마그넷 베이스를 설치하지 않으면, 스마트 도어락이 정상적으로 인식하지 못합니다. 잊지말고 꼭 설치 해주세요

1. 마그넷 베이스의 UP/LOW 위치를 한번 더 확인해 스트라이크로 연결해주세요.

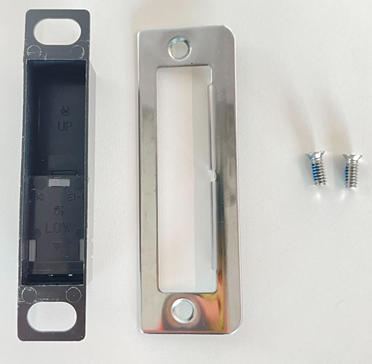

(←클릭) 설치에 필요한 구성 확인하기

마그넷 베이스의 UP / DOWN 위치를 잘 확인 하여 스트라이크로 결합해주세요.
