스마트 릴레이 컨트롤러

◽기본정보

≫ 제품의 기본 스펙 확인하기

전체적인 제품의 모습🙂

• 선이 인입되는 곳(IN)과 다시 선이 나가는 곳(OUT)이 있어요. 꼭 확인하여 설치해주세요.
• 정격전압은 AC 220V, 60Hz, 10A 입니다. KC인증을 받은 정격전압 이외에 다른 환경에서는 사용하지 마세요.
• 최대 허용전류량은 10A입니다. 장치 동작에 필요한 전류량 보다 최대 허용전류량이 좀 더 넉넉하도록 계산하여 설치해주세요! [ A(암페어) = W / V ]
• 설치 전, 십자(+)드라이버, 니퍼, 전기테이프, 절연장갑을 준비해주세요.

≫ 제품 외관의 각 부분을 알려드려요.

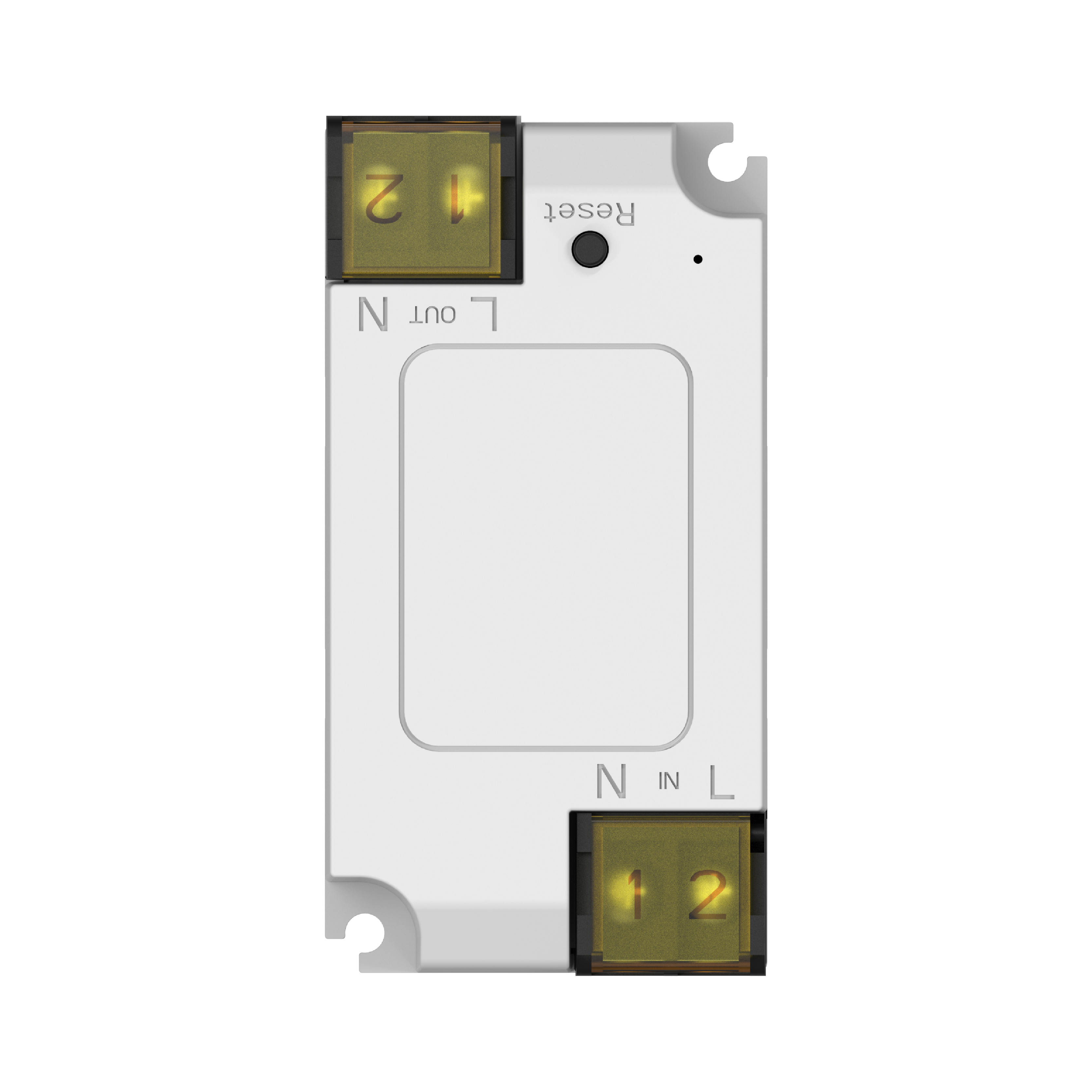

제품의 각 부분🙂

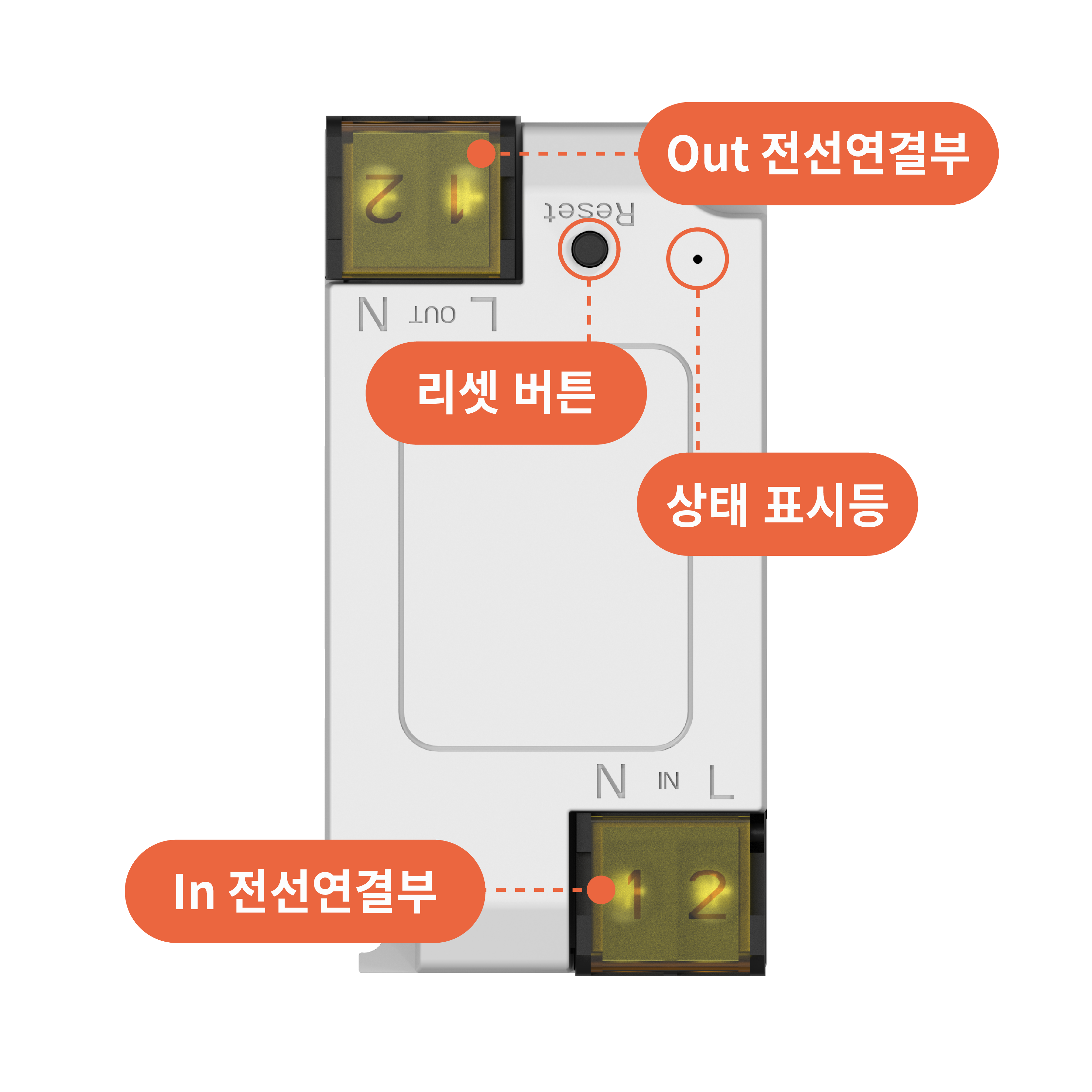

• 전선연결부 : 돼지코가 있는 전선 부분은 IN , 동작하고자 하는 제품에 연결 된 선은 OUT에 결선해주세요. (선은 N상/L상 상관없이 연결해주시면 됩니다)
• 리셋버튼 : 헤이홈 앱에 페어링을 하기 위한 버튼
• 상태등 : 릴레이의 전원상태를 확인하는 상태등

◽설치 전 주의사항

허용전류를 계산하는 방법을 이해하셔야해요.

10A 까지 사용가능 한 제품이라면, 어느 제품까지 사용할 수 있지? 라는 궁금증이 생기실거에요.
AC 220V를 컨트롤하는 스위치이기 때문에 안전한 사용법을 꼭! 먼저 숙지해주세요.

≫ V, A, W 는 뭘까?

• 전압V(볼트)는?
  전압을 나타내는 단위로, 가정용 전압은 일반적으로 220V입니다.
• 전류A(암페어)는?
  전기가 흐르는 양으로, 전류를 나타내는 단위입니다.
• 전력W(와트)는?
  소비되는 전기 에너지입니다. 이 값이 클수록 전력이 많이 소비됩니다!

≫ W , Wh , kWh 는 뭘까?

• W(와트) : 1초동안 소비하는 전력량 → 단위
• Wh(와트시) : 1시간(3,600초)동안 소비하는 전력량
• kWh(킬로와트시) : 1시간동안 Wh(와트시)의 1,000배를 소비하는 전력량

≫ 10A까지 사용할 수 있는걸 어떻게 확인할 수 있을까?

허용전류를 계산하는 공식은, [ 허용전류(A)는, W/V ] 입니다.

예시1) 가정에서 사용하는 스탠드의 최대전력이 26W라고 되어있다면, 허용전류(A)는 0.12(A)입니다. 그렇기 때문에, 이 스탠드는 스마트 릴레이 컨트롤러에 사용할 수 있는 제품이에요.

예시2) 여름에 꼭 필요한 에어컨의 최대 소비전력이 3kW라고 되어있다면, 3,000W이기 때문에, 허용전류(A)는 13.6A 이상 입니다. 절대 사용하시면 안되는 제품이에요.

이렇게 제품별 허용전류(A)를 계산하여 스마트 릴레이 컨트롤러를 안전하게 사용해 주세요.

그리고 가정에서 흔히 사용하는 멀티탭 또한 허용전류량이 정해져 있어요. 이 처럼 안전하게 전기를 사용하기 위해서는 정격전압을 꼭! 확인하여 주의사용하셔야 합니다. 만약 부주의로 문제가 발생 할 경우 화재 및 재산상 피해를 입으실 수 있습니다.

◽기능 설명

≫ 터치 한번으로 전원을 켜보세요

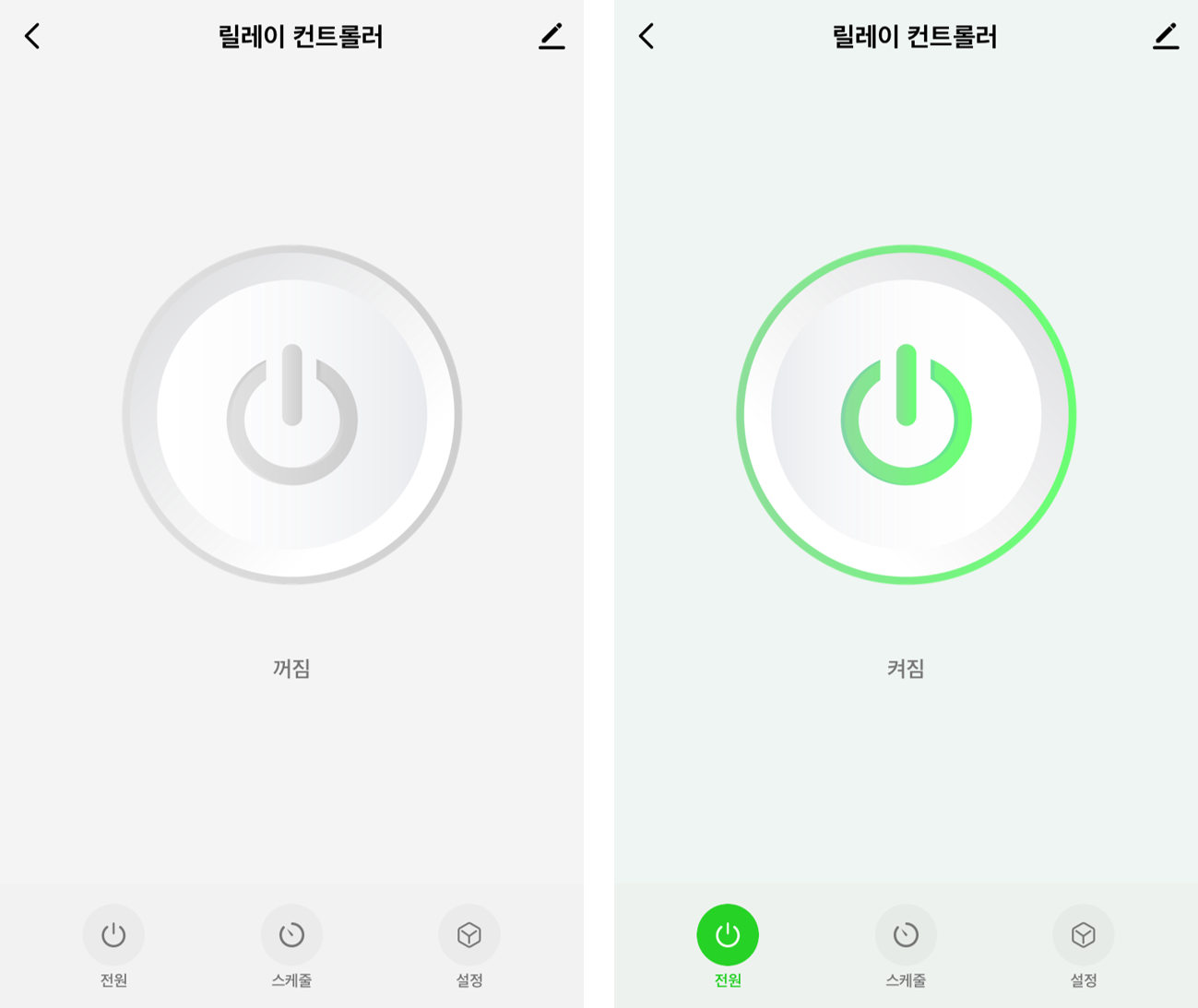

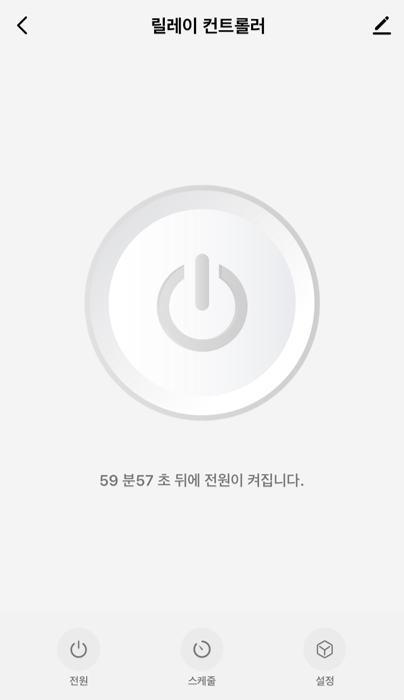

릴레이 컨트롤러 전원 이미지를 눌러 전원을 켜고 꺼보세요!

하단 왼쪽의 전원 버튼을 눌러도 켜고 끄실 수 있습니다.

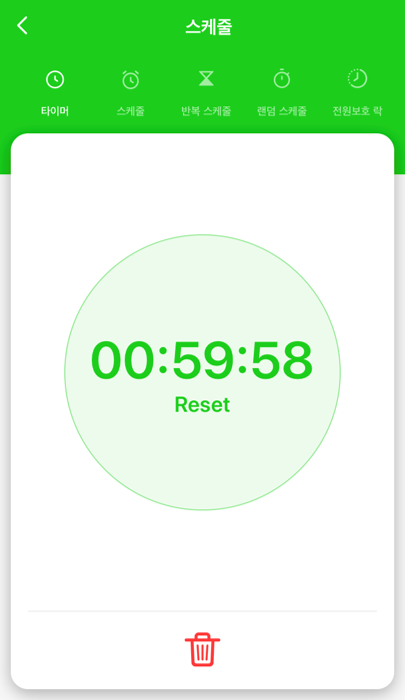

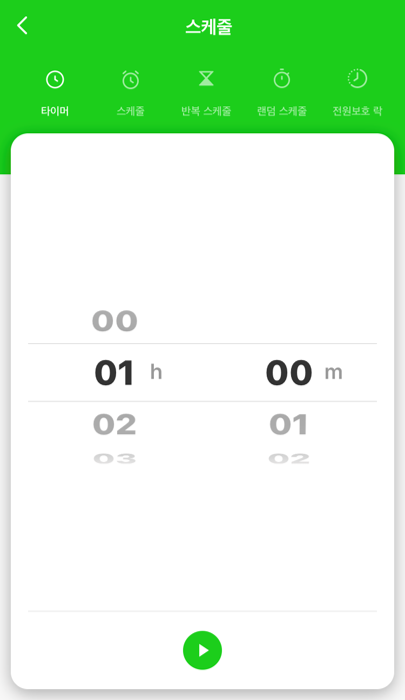

≫ 타이머로 전원을 끄거나 켜실 수 있습니다

전원이 켜져 있을 때 타이머를 맞추면 꺼지게 되며, 꺼져있을 때에는 타이머 시간 이후 켜지게 됩니다.

30분만 책 보다가 자야지! 라고 생각하실 때,
전등선에 연결해둔 릴레이 컨트롤러의 타이머를 30분으로 맞춰보세요.

Ex) 전등 연결 시
- 전등이 켜져있을 때 00h 30m으로 설정하시면 30분 뒤에 전등이 꺼집니다.
Ex) 선풍기 연결 시
- 선풍기가 꺼져있을 때 04h 00m으로 설정하시면 4시간 뒤에 전원이 켜집니다.

≫ 스케줄 기능으로 원하는 시간에 켜고 꺼보세요

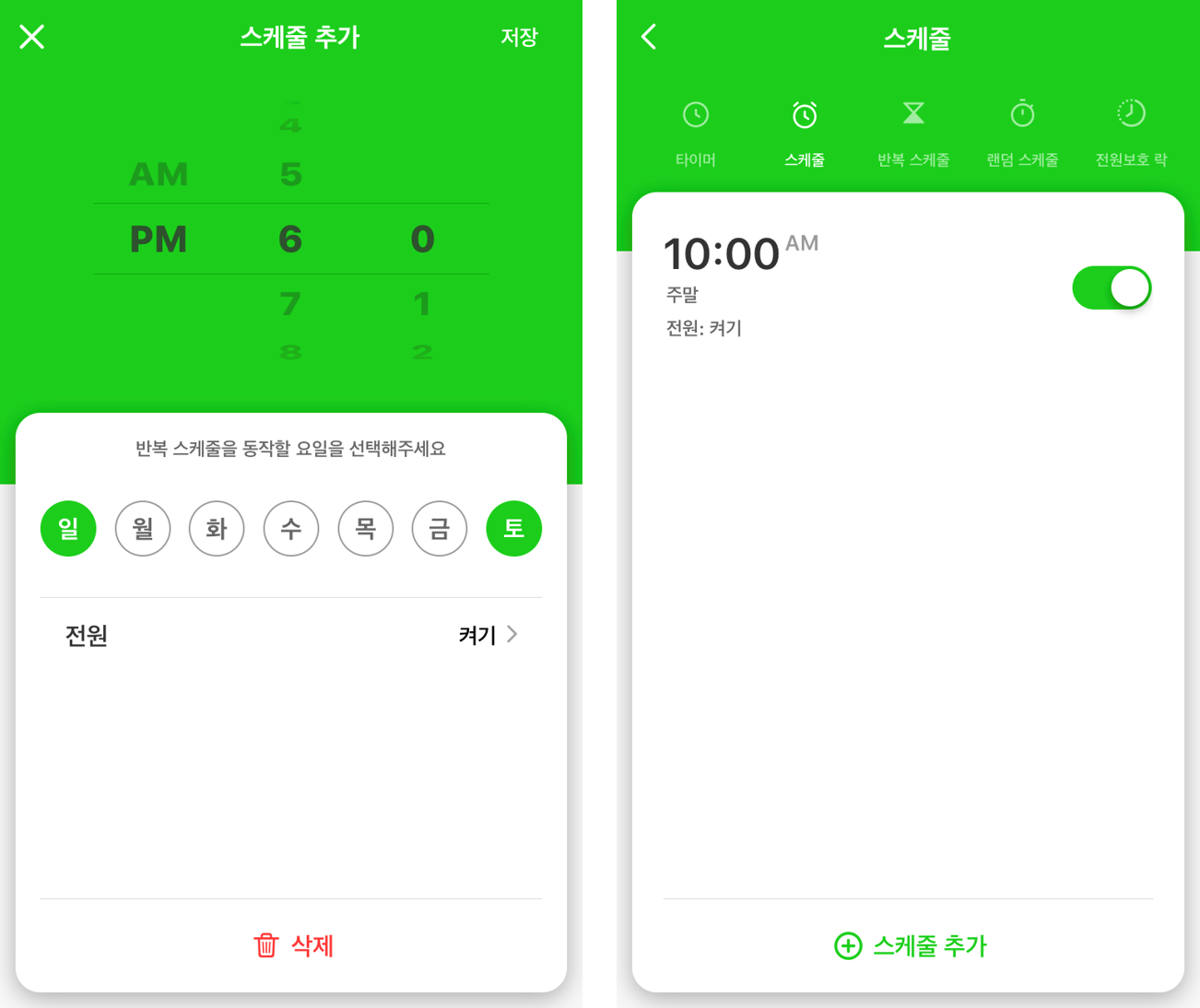

아침에 사용하는 알람처럼 설정한 요일/시간에 켜지거나 꺼지게 할 수 있습니다!

Ex) 전등 연결 시
- 시간 설정 : AM 6시 30분
- 반복 요일 설정 : 월, 화, 수, 목, 금
- 전원 켜기 또는 끄기 설정 : 전원 켜기
평일 오전 6시 30분에 전원이 켜지게 됩니다.

- 시간 설정 : PM 11시
- 반복 요일 설정 : 월, 화, 수, 목, 금, 토, 일
- 전원 켜기 또는 끄기 설정 : 전원 끄기
매일 밤 11시에 전원이 꺼지게 됩니다.

• 시간 설정 : 켜짐/꺼짐 설정을 할 시간을 설정해주세요.
• 반복 요일 설정 : 작동을 원하는 요일을 선택해주세요.
• 전원 상태 : 켜기 또는 꺼짐을 설정해주세요.

≫ 반복스케줄을 만들어보자!

새벽에 선풍기가 자동으로 꺼졌다 켜졌다 하면 얼마나 좋을까?

반복 스케줄을 설정하시면 더위에 뒤척이지 않으셔도 됩니다!
설정해놓은 시간 동안 작동, 꺼짐을 반복하도록 설정할 수 있습니다!

반복 스케줄은 항상 켜짐 먼저 실행됩니다.
반복 시간이 종료되면 이전 상태와는 관계없이 꺼지게 됩니다.

Ex) 선풍기 연결 시

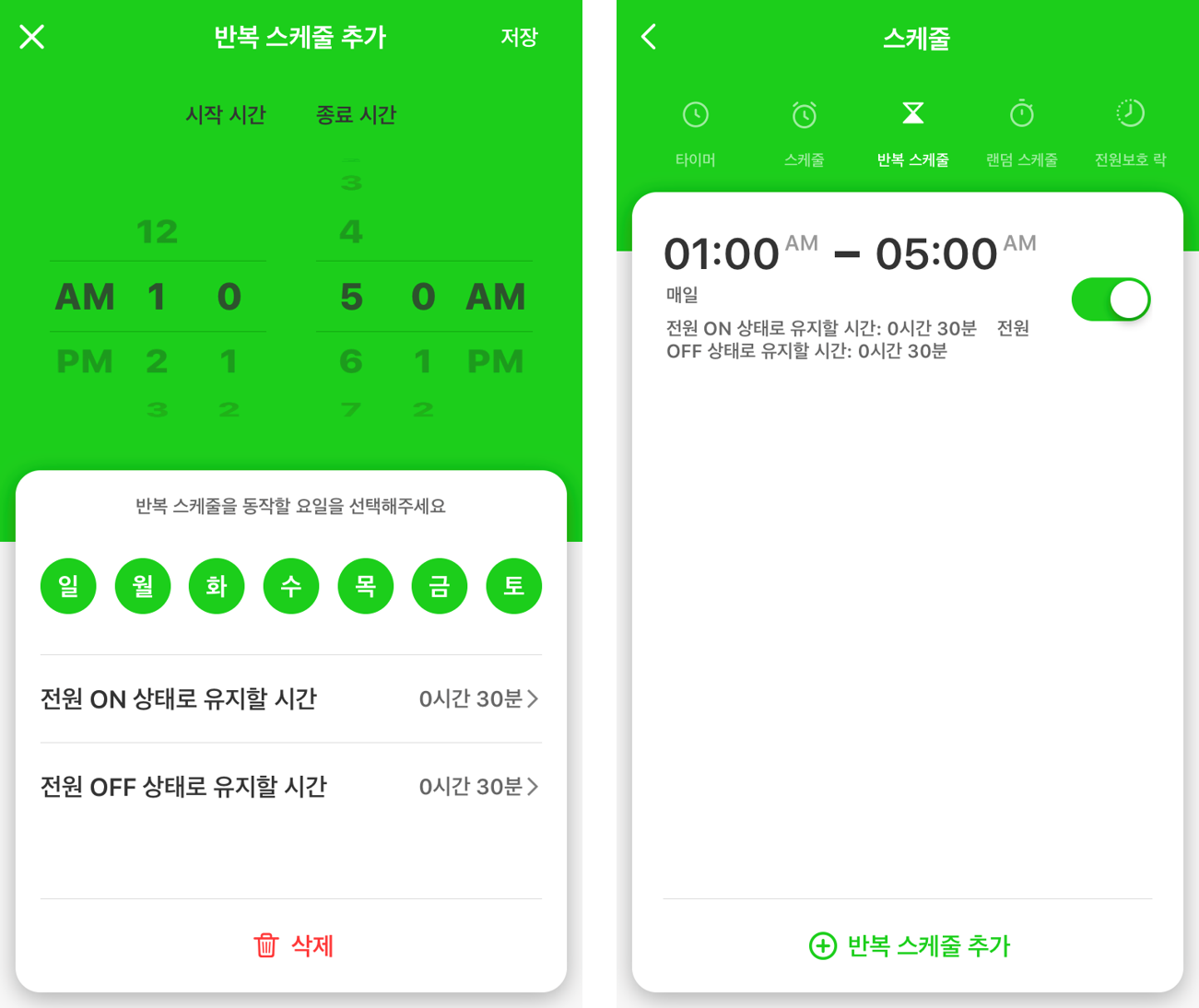

- 시간 설정 : 시작시간 AM 1시 종료시간 AM 5시
- 반복 요일 설정 : 월, 화, 수, 목, 금, 토, 일
- 전원 ON 상태로 유지할 시간 : 30분
- 전원 OFF 상태로 유지할 시간 : 30분
- ON/OFF 상태 최대 24시간 설정 가능합니다.
새벽 1시부터 5시 까지 선풍기가 30분 작동/30분 꺼짐을 반복하게 됩니다.
새벽 1시 → 선풍기 30분 작동 → 선풍기 30분 꺼짐 → 반복

• 시간 설정 : 시작 시간부터 종료를 원하는 시간을 설정해주세요.
• 반복 요일 설정 : 작동을 원하는 요일을 선택해주세요.
• 전원 ON 상태로 유지할 시간 : 전원이 켜져있는 시간입니다.
• 전원 OFF 상태로 유지할 시간 : 전원이 꺼져있는 시간입니다.
• ON/OFF 상태 최대 24시간 설정 가능합니다.

≫ 집에 없을때? 조명제어를 랜덤스케줄로 만들어보세요

여행 동안 비워져있는 집이 걱정 되신다면 랜덤 스케줄을 만들어보세요!

랜덤 스케줄은 설정하신 시작~종료 시간 동안, 켜짐/꺼짐이 랜덤한 시간에 동작하는 기능입니다.

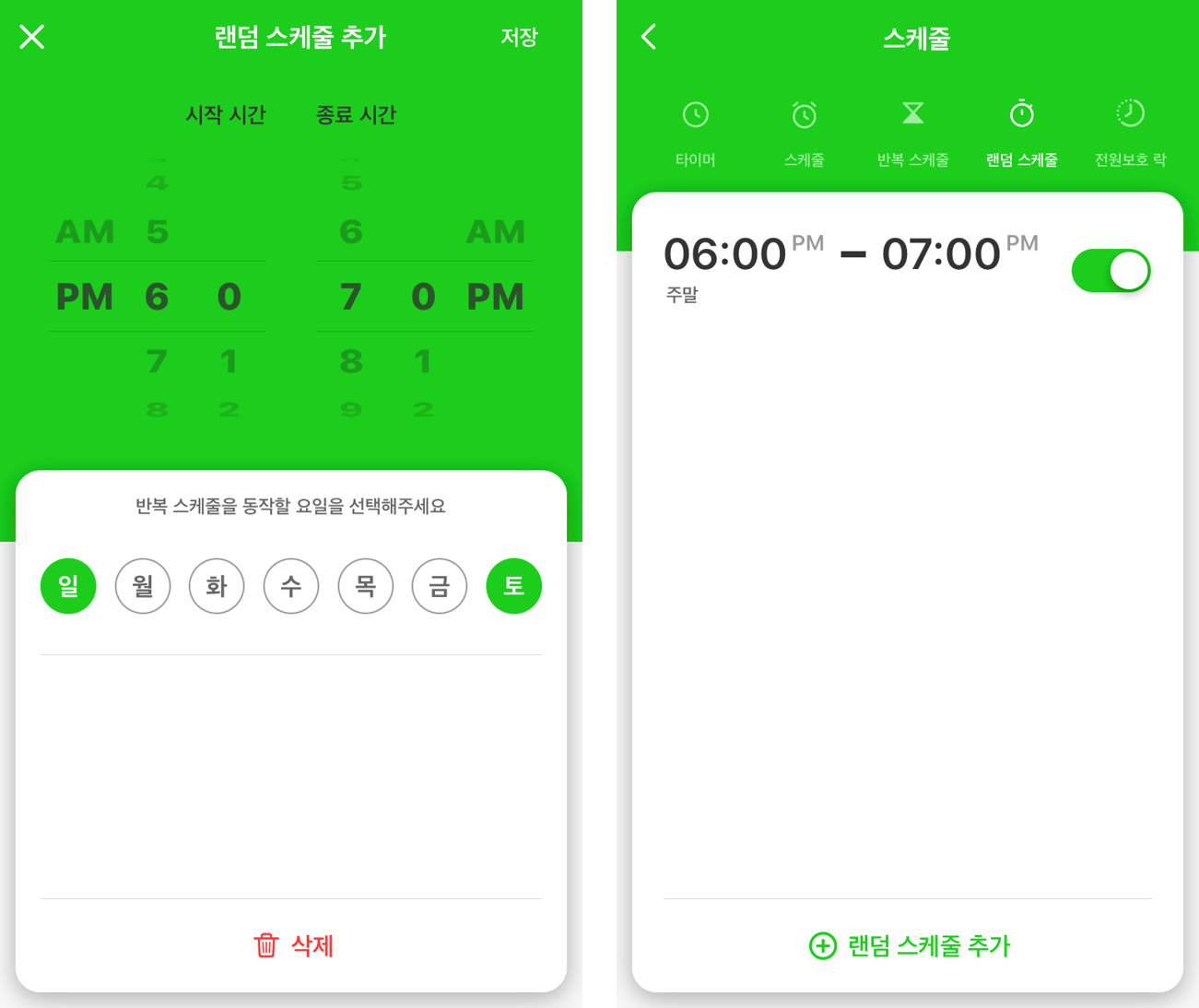

예시와 같이 주말(토, 일) 오후 6시 부터 오후 7시 까지 1시간 동안 랜덤 스케줄을 설정하시면, 해당 시간동안 제품의 전원 ON/OFF가 랜덤한 시간에 1회 동작합니다.

• 시간 설정 : 시작 시간부터 종료를 원하는 시간을 설정해주세요.
• 반복 요일 : 작동을 원하는 요일을 선택해주세요.
• 설정해 놓은 요일의 시간동안 제품이 랜덤한 시간동안 켜지고 꺼지는 것이 반복됩니다.

≫ 전원보호 락 기능을 알려드려요

아이가 버튼을 눌러 제품을 종료한다면 전원보호 락 기능으로 전원이 꺼지지 않도록 설정해 보세요!

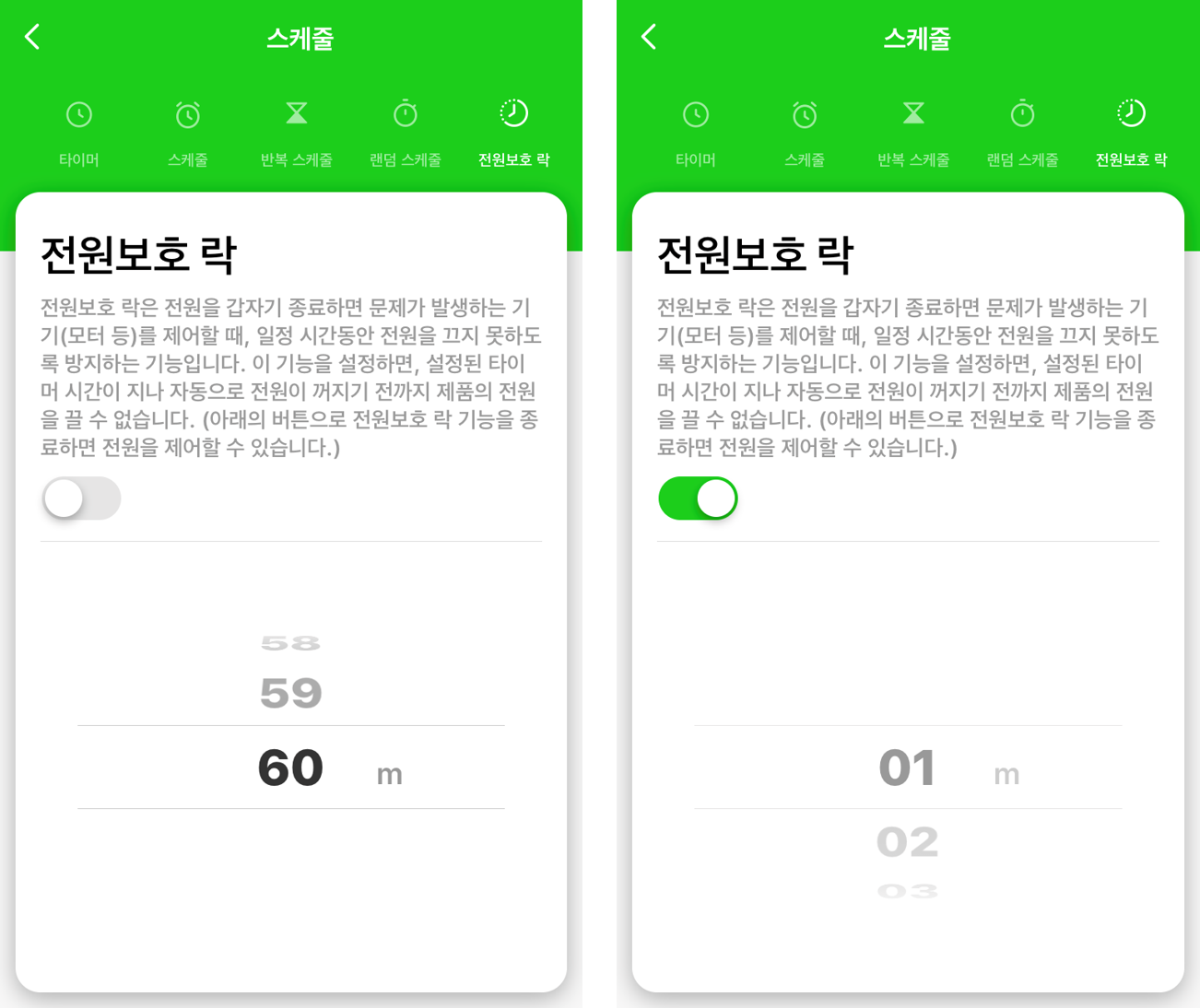

전원보호 락을 설정하시면 설정된 시간 동안 릴레이 컨트롤러에 있는 실제버튼을 누르거나 메인의 전원버튼을 눌러도 전원이 꺼지지 않습니다.

• 전원보호 락 시간은 최대 60분까지 설정할 수 있습니다.
• 설정한 시간이 되기 전에 해제하기를 원하신다면 전원보호 락 화면의 토글 버튼을 비활성화 해주시면 됩니다.

◽릴레이 컨트롤러 기본 구성품

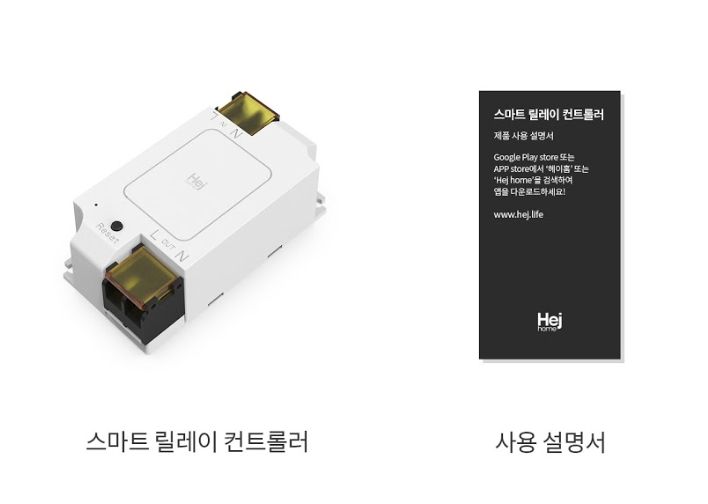

릴레이 컨트롤러를 구입하실 경우 발송되는 기본구성품🙂

🎁 기본구성품

릴레이 컨트롤러 양쪽으로 전원선을 연결하셔야 합니다.

• 릴레이 컨트롤러 본품
• 사용설명서

(연결/설치) 스마트 릴레이 컨트롤러

❤️ 스마트 릴레이 컨트롤러 구입하기
