(연결) 스마트 싱크라이트

💡
싱크라이트는 2.4GHz 와이파이로 연결이 가능해요!

고급 연결만 지원되는 제품으로, 아래 앱 연결 방법에 따라 연결해주세요.

◾ 리셋 방법

💡
제품 연결이 진행되지 않는다면 제품을 초기화 한 뒤 다시 연결을 진행해주세요!

먼저 싱크라이트 전원을 연결해주신 다음 아래 방법에 따라 초기화 해주시면 됩니다 :)

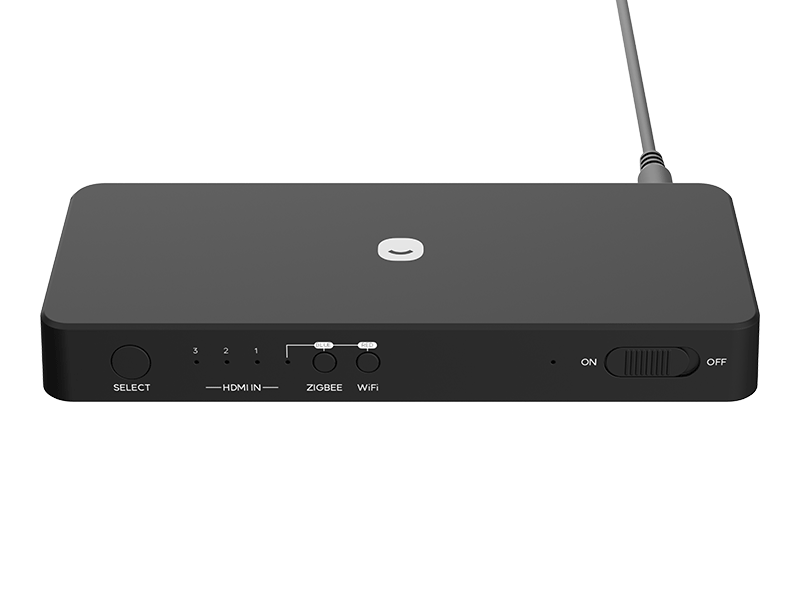

  1. 싱크 라이트에 전원선 연결 후, 본체 전원을 on으로 변경해주세요.

    (전원이 연결되면 우측의 전원 LED가 흰색으로 점등됩니다. 이후 좌측의 상태표시등이 파란색이 표시되고 빨간색으로 점등됩니다.)

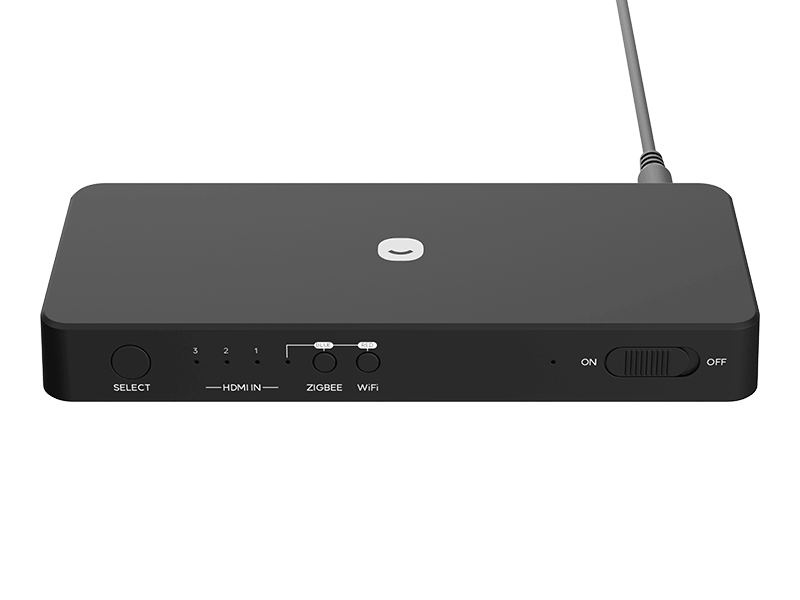

  1. 싱크 라이트의 Wi-Fi 버튼을 5초 정도 길게 눌러주세요.

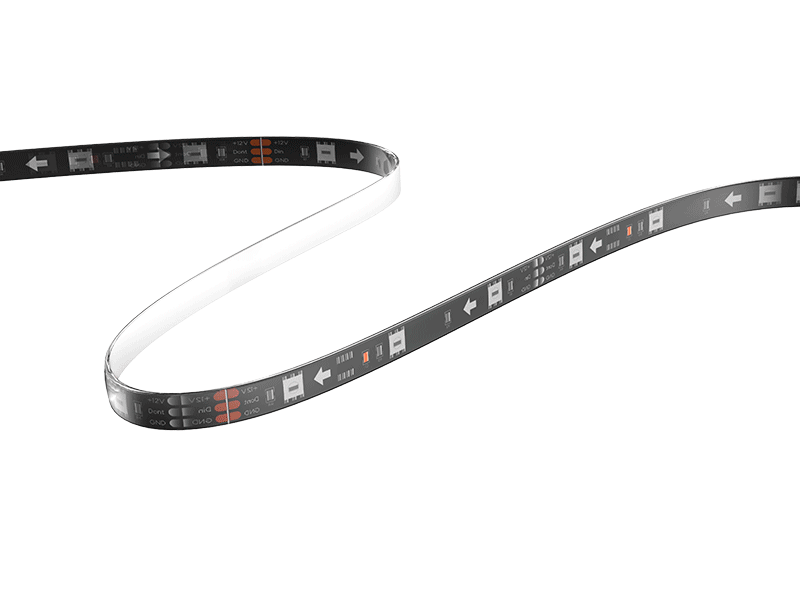

  1. 싱크 라이트에 연결된 LED 스트립이 빨간색으로 느리게 깜빡이는지 확인해주세요.
  1. 싱크 라이트 본체의 LED 상태 표시등도 빨간색으로 느리게 깜빡이며 리셋(연결 대기) 상태가 됩니다.

◾ 앱 연결 방법

🔎
핸드폰에 2.4GHz 와이파이를 연결한 상태에서 진행해주세요.
  1. 휴대폰을 2.4Ghz 와이파이 신호에 연결해 주세요.
  2. 싱크 라이트에 전원선 연결 후, 본체 전원을 on으로 변경해주세요.

    *전원이 연결되면 우측의 전원 LED가 흰색으로 점등됩니다. 이후 좌측의 상태표시등이 파란색이 표시되고 빨간색으로 점등됩니다.

  3. 싱크 라이트의 Wi-Fi 버튼을 5초 정도 길게 눌러주세요.
  4. 싱크 라이트에 연결된 LED 스트립이 빨간색으로 느리게 깜빡이는지 확인해주세요.
  5. 싱크 라이트 본체 LED 상태 표시등도 빨간색으로 느리게 깜빡이며 리셋(연결 대기) 상태가 됩니다.
  6. 헤이홈 어플에서 제품 추가 > ‘스마트 싱크 라이트’ 를 선택 해주세요.
  7. 연결 된 와이파이의 비밀번호를 오류 없이 입력 후, ‘다음 단계’ 버튼을 눌러 주세요.
  8. ‘다음 단계’ 버튼을 눌러 제품 리셋(페어링 대기) 상태가 정상적으로 진행 되었는지 확인 해주세요.
  9. 마지막 페이지에서 ‘제품 연결’을 체크 후 ‘다음 단계’를 눌러주세요.
  10. [바로 연결] 버튼을 눌러 와이파이 목록으로 전환되면 [SmartLife-XXXXX] 신호에 연결해 주세요.
    *[SmartLife-XXXXX]신호는 제품 연결을 위한 핫스팟 신호로, 인터넷 연결이 없는 신호입니다.
    *안드로이드 기기의 경우 ‘SmartLife-XXXX’ 신호에 연결하면 인터넷 연결이 없다는 안내가 표시될 수 있습니다. 이때 ‘이번만 연결’을 선택해 주세요.
  11. 신호가 연결되면 다시 헤이홈 앱으로 돌아와 제품이 연결될 때까지 기다려주세요.
  12. 추가가 완료되면 앱에서 제품 확인/제어가 가능합니다.

*제품 등록이 실패된다면 제품이 올바른 연결 대기 상태인지, 2.4GHz Wi-Fi 신호인지 확인하신 다음 처음부터 다시 진행해 주세요.

◾ 설치 방법

◾ 싱크 라이트 본체 설치 방법

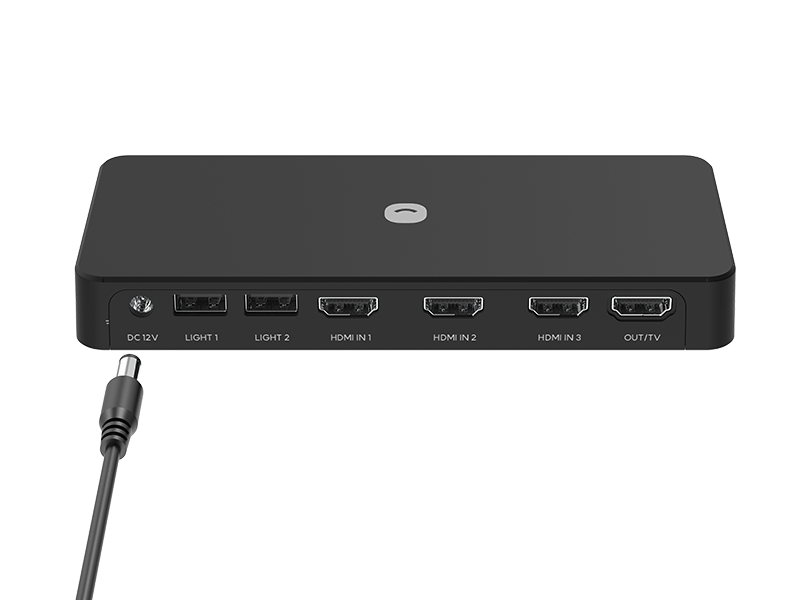

  1. 싱크라이트 전원에 어댑터를 연결해주세요.

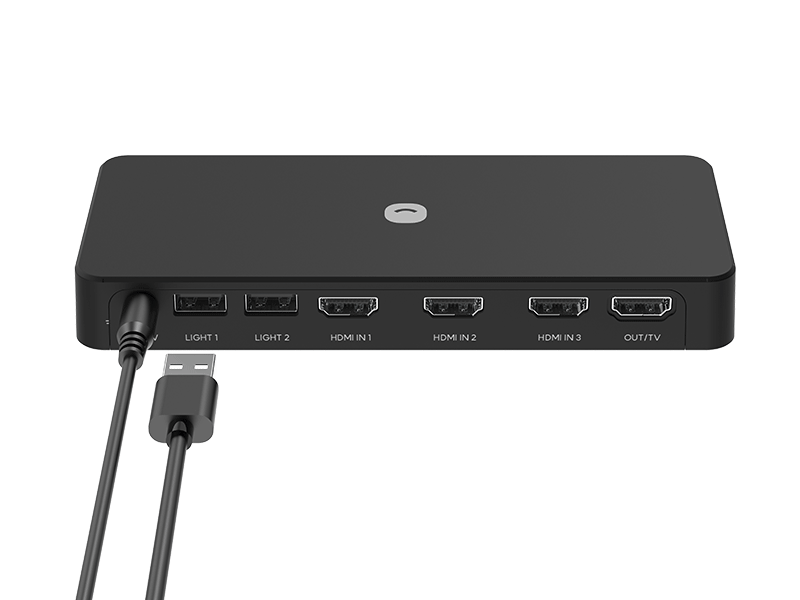

  1. LIGHT 1번 단자에 LED 스트립을 연결해주세요.

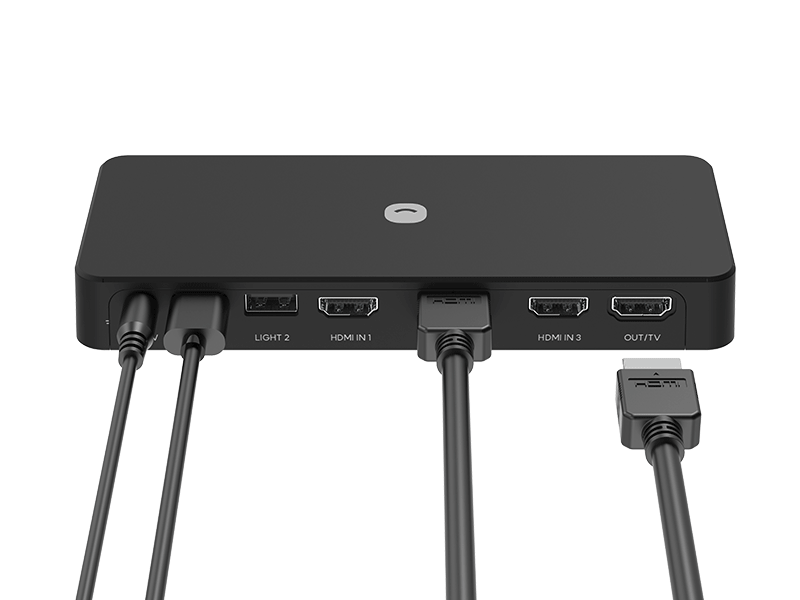

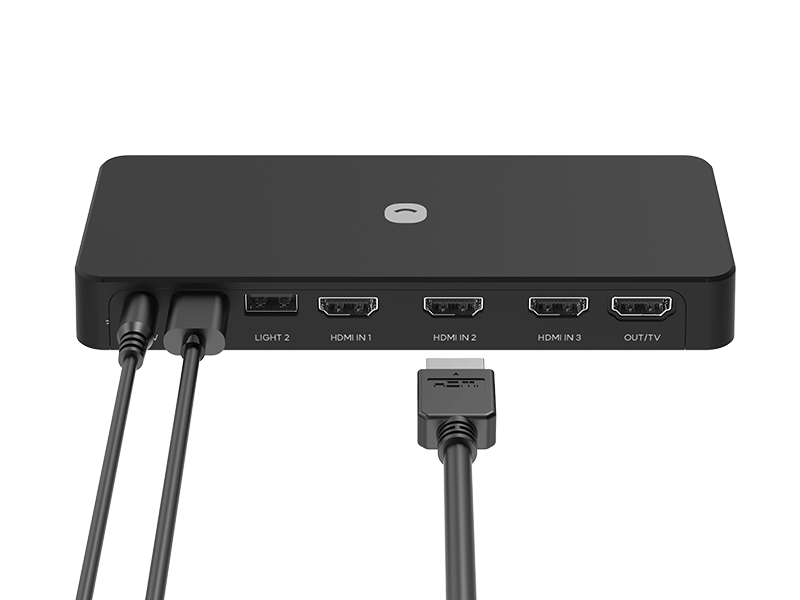

  1. INPUT 단자 (HDMI1~3번)에 원하는 HDMI 출력 장치 (노트북, 셋톱박스, 게임기 등)을 연결해주세요.
  1. OUTPUT 단자에 TV, 모니터 등 HDMI 입력 장치를 HDMI 선으로 연결해주세요.

◾ 싱크 라이트 LED 스트립 설치 방법

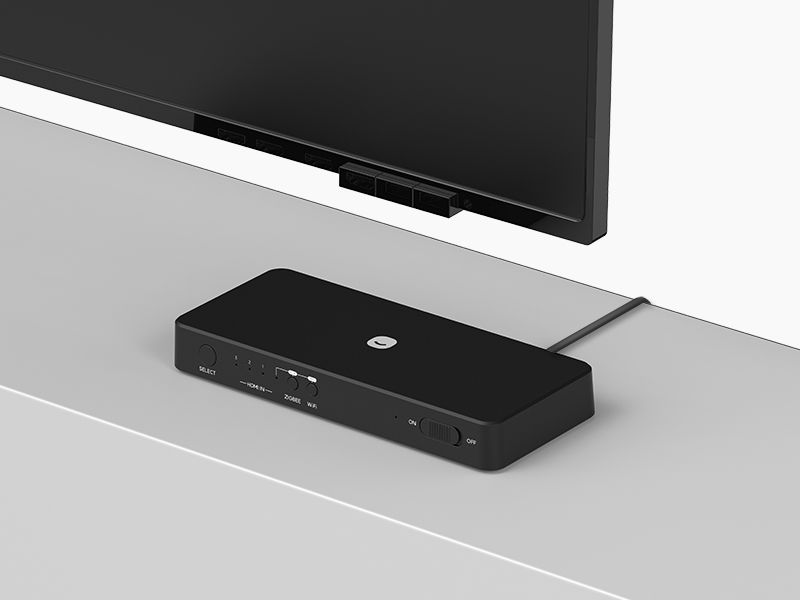

  1. 선 연결이 완료된 싱크라이트를 TV 뒷면에 테이프 등을 이용해 부착하거나, 선반 등에 올려주세요.

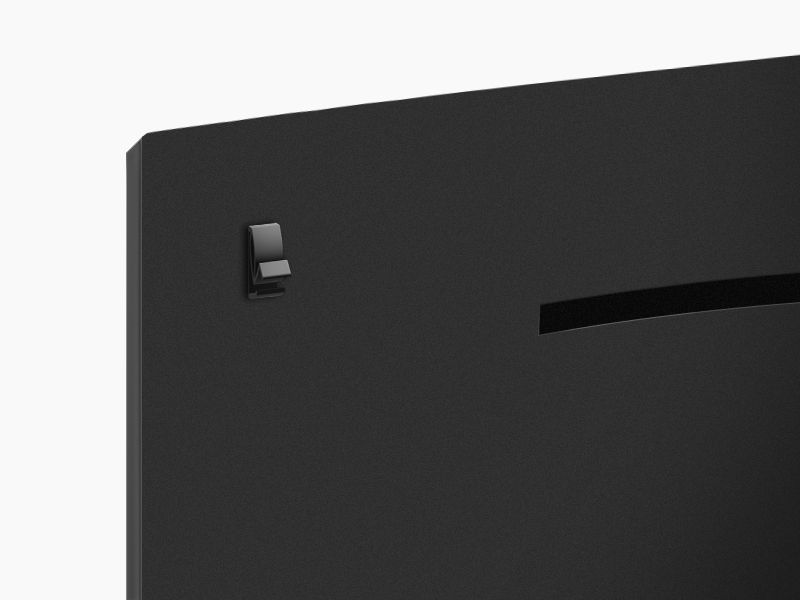

  1. 스트립 브라켓을 TV 뒷면에 부착해주세요.

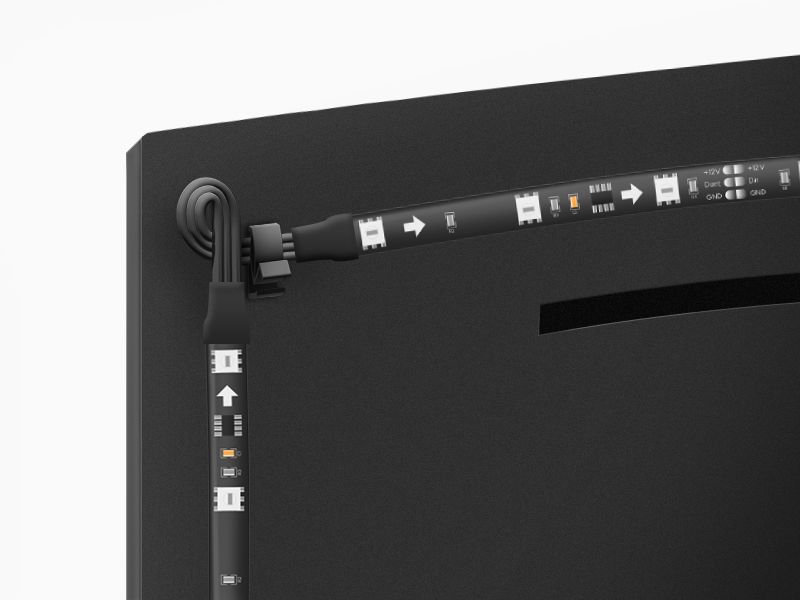

  1. LED 선을 TV뒷면의 4면에 둘러 부착해주세요.

◾ 싱크라이트 서브 스트립 연결/설치

💡
서브 LED는 싱크라이트와 가까운 곳에 설치해주셔야 해요! 서브 제품이 연동되는데 실패한다면, 싱크라이트와 더 가까운 곳에 두고 연결을 진행해주세요.

◾ 서브 스트립 리셋 방법

💡
싱크라이트 서브 제품 연결이 진행되지 않는다면 제품을 초기화 한 뒤 다시 연결을 진행해주세요!

먼저 싱크라이트 서브의 전원선을 연결해주신 다음 아래 방법에 따라 초기화 해주시면 됩니다 :)

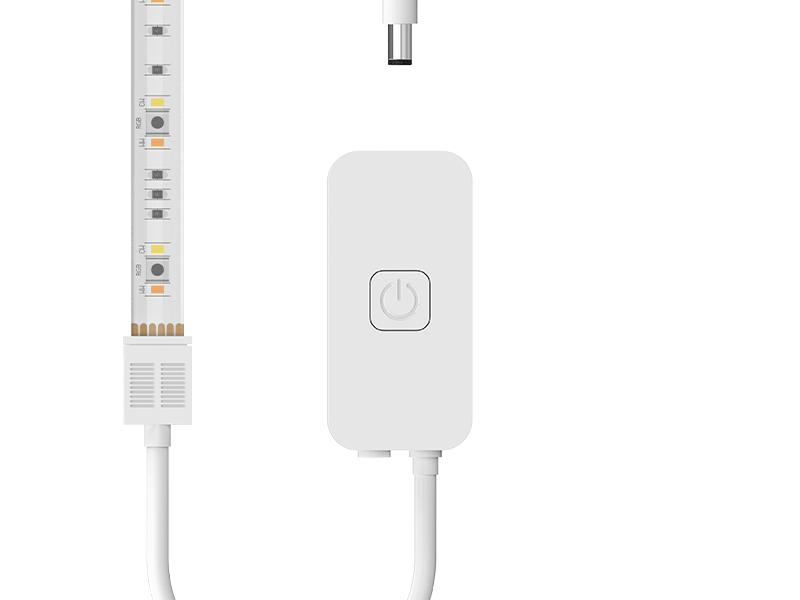

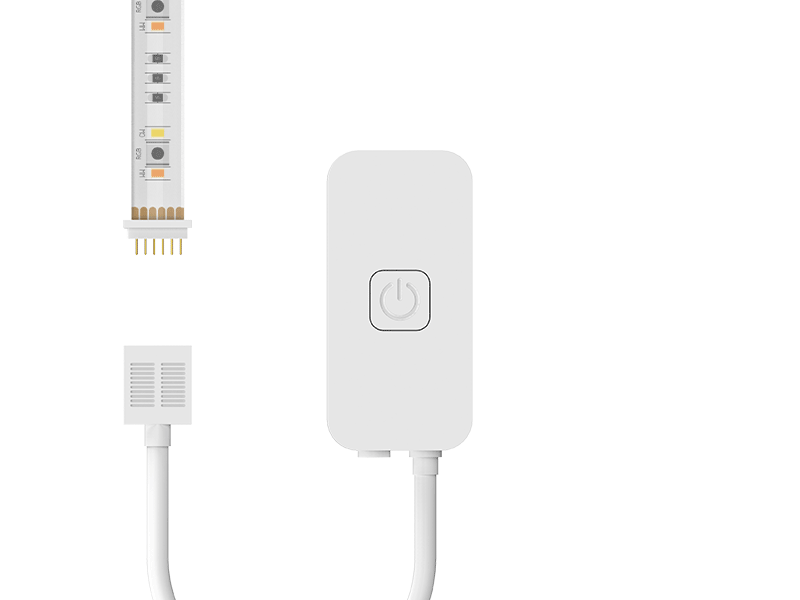

  1. 서브 LED 스트립과 컨트롤러를 연결 해주세요.
  1. 연결 된 제품에 전원선을 연결 해주세요.
  1. 서브스트립 컨트롤러의 리셋(전원) 버튼을 약 3초 정도 길게 눌러주세요.

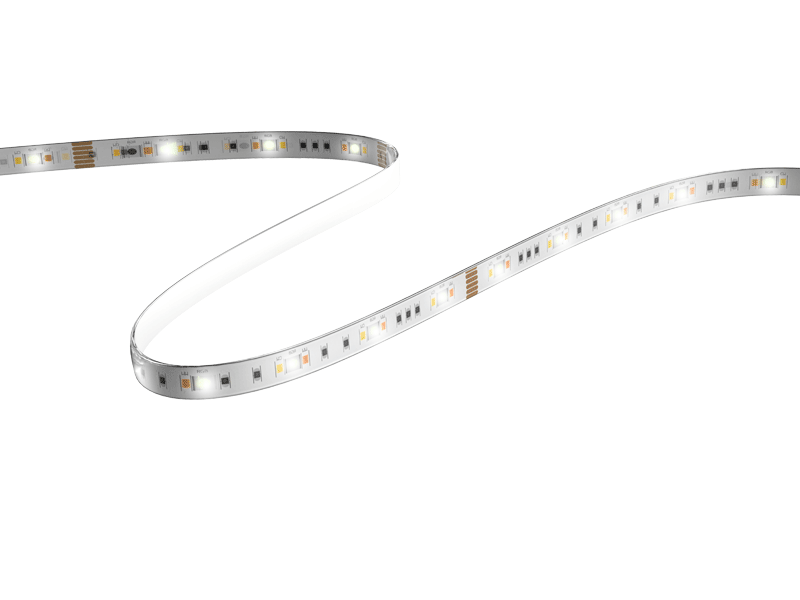

  1. 스마트 싱크라이트 서브 LED 스트립이 밝아졌다 어두워지는 것을 반복하며 리셋(연결 대기) 상태가 됩니다.

◾ 서브 스트립 연결 방법

🔎

먼저 헤이홈 앱에 싱크라이트 연결을 완료하신 다음 서브 LED 스트립을 연결 할 수 있어요.

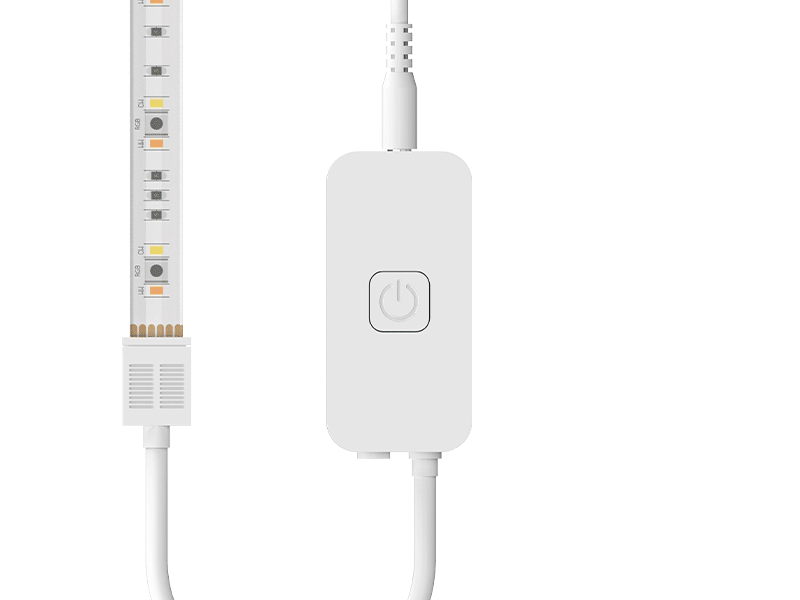

  1. 서브 LED 스트립과 컨트롤러, 전원선을 연결 해주세요.
  2. 서브스트립 컨트롤러의 리셋(전원) 버튼을 약 3초 정도 길게 눌러주세요.
  3. 스마트 싱크라이트 서브 LED 스트립이 밝아졌다 어두워지는 것을 반복하며 리셋(연결 대기) 상태가 됩니다.
  4. 헤이홈 앱에서 설치된 [스마트 싱크라이트]를 선택해주세요.
  5. 싱크라이트 앱 화면 > 더보기(우측 하단 4분할 사각형 모양 버튼) > 허브 경로로 접속 해주세요.
  6. ‘+서브기기 추가’ 버튼을 눌러 리셋(연결 대기) 상태의 서브 스트립을 연결 해주세요.
  7. 서브 스트립이 추가 되었다면, 싱크라이트 메인 화면 상단에 [서브기기 위치 조정]을 선택해주세요.
  8. ‘스마트 서브 LED 스트립’ 아이콘을 선택해 TV UI를 기준으로 8개의 위치 중 한 곳에 지정할 수 있습니다.

    *8개 위치: TV 정면 기준 왼쪽 상단, 오른쪽 상단, 왼쪽, 오른쪽, 왼쪽 하단, 오른쪽 하단

  9. 원하는 곳에 스마트 서브 LED 스트립을 지정해주신 다음 [저장] 버튼을 눌러주세요.
  10. 스마트 서브 LED 스트립이 지정된 위치의 색상을 싱크하며 연동이 완료됩니다.
  11. 스마트 싱크라이트의 [멀티 컬러], [싱글 컬러]의 플레이 버튼을 누르면 서브 LED의 싱크가 작동됩니다.
